QSPI下载算法制作

了解到可以使用下载算法将代码直接下载到QSPI flash, 有以下三种工具

  • 使用mdk keil下载
  • 使用CubeProgrammer下载
  • 使用ST-LINK Utility下载

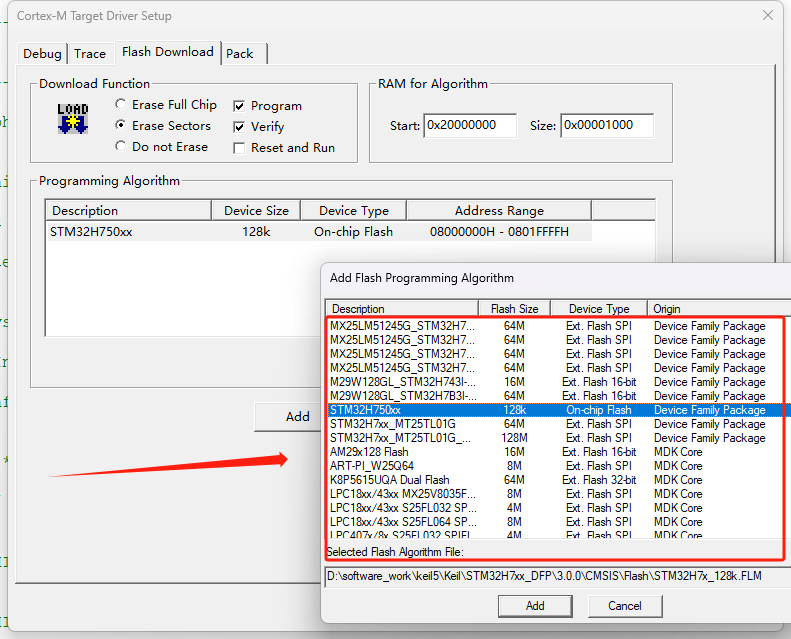

个人觉得使用MDK下载比较方便，在使用keil的过程中，我们也会常使用到下载算法，如下，我们要制作的就是这个，只不过它是下载到外部QSPI flash上

image-20231013204621008

在上一章节 调好了W25Q64的驱动 接下来就开始制作下载算法吧

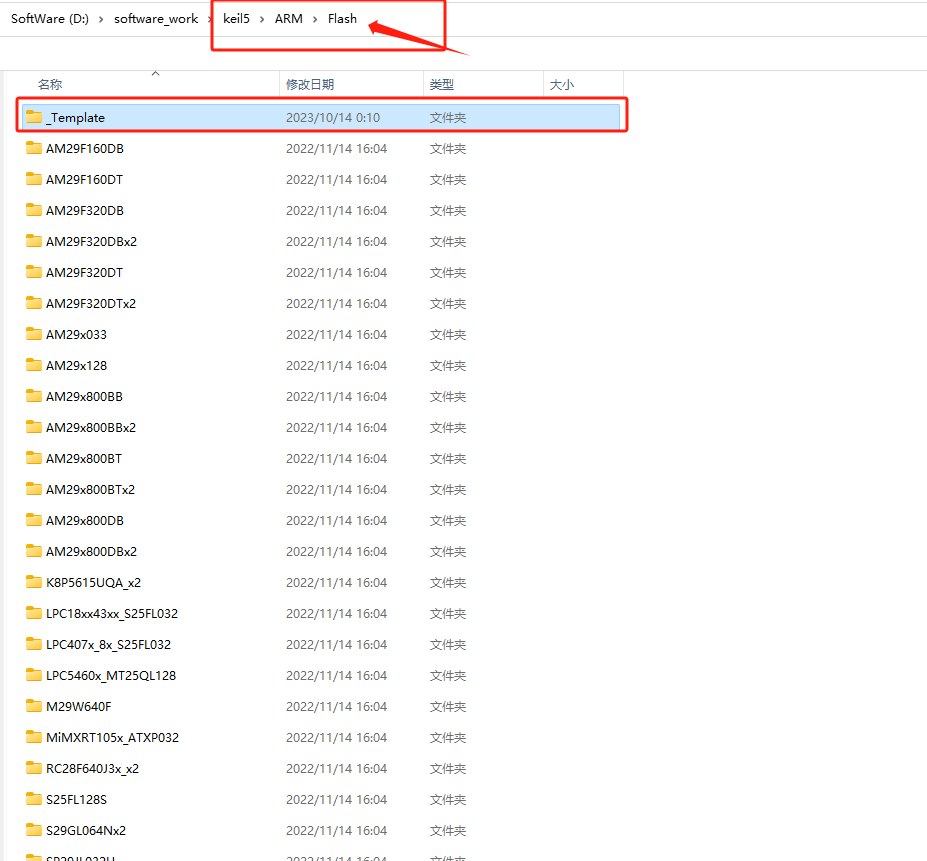

在keil的安装目录下都有一个示例工程供我们制作自己的下载算法

搜索 _Template 可找到

找到之后我们将它拷贝到此目录下

image-20231014095830974

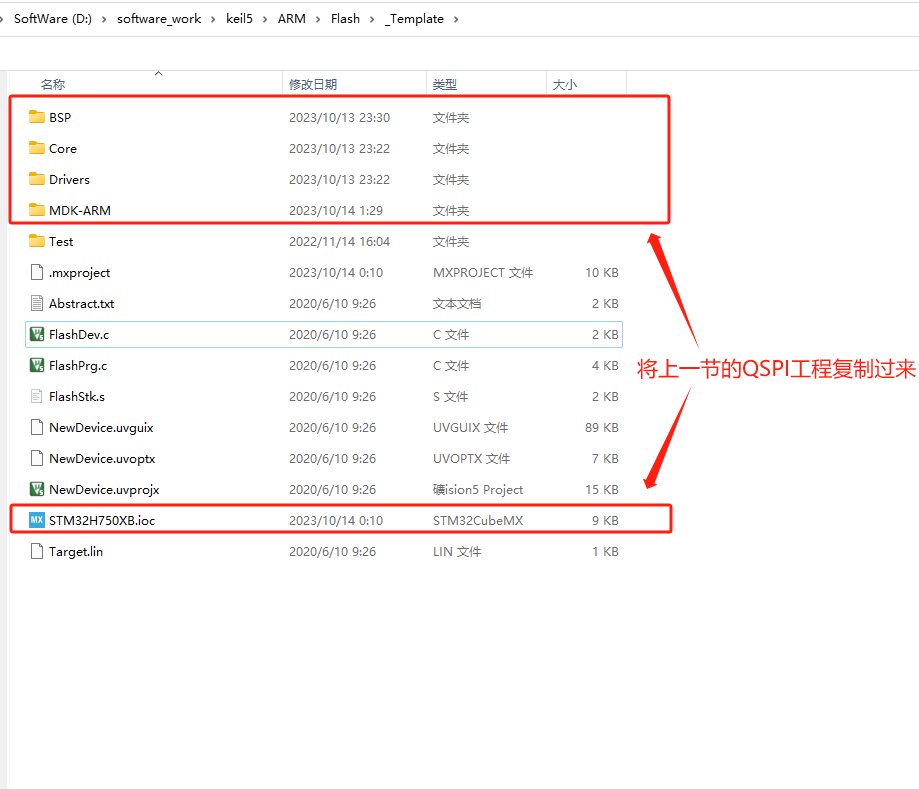

image-20231014100054749

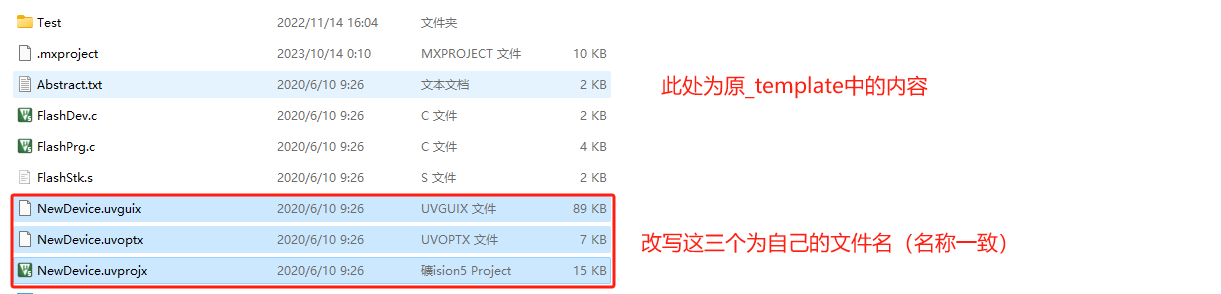

image-20231014100301450

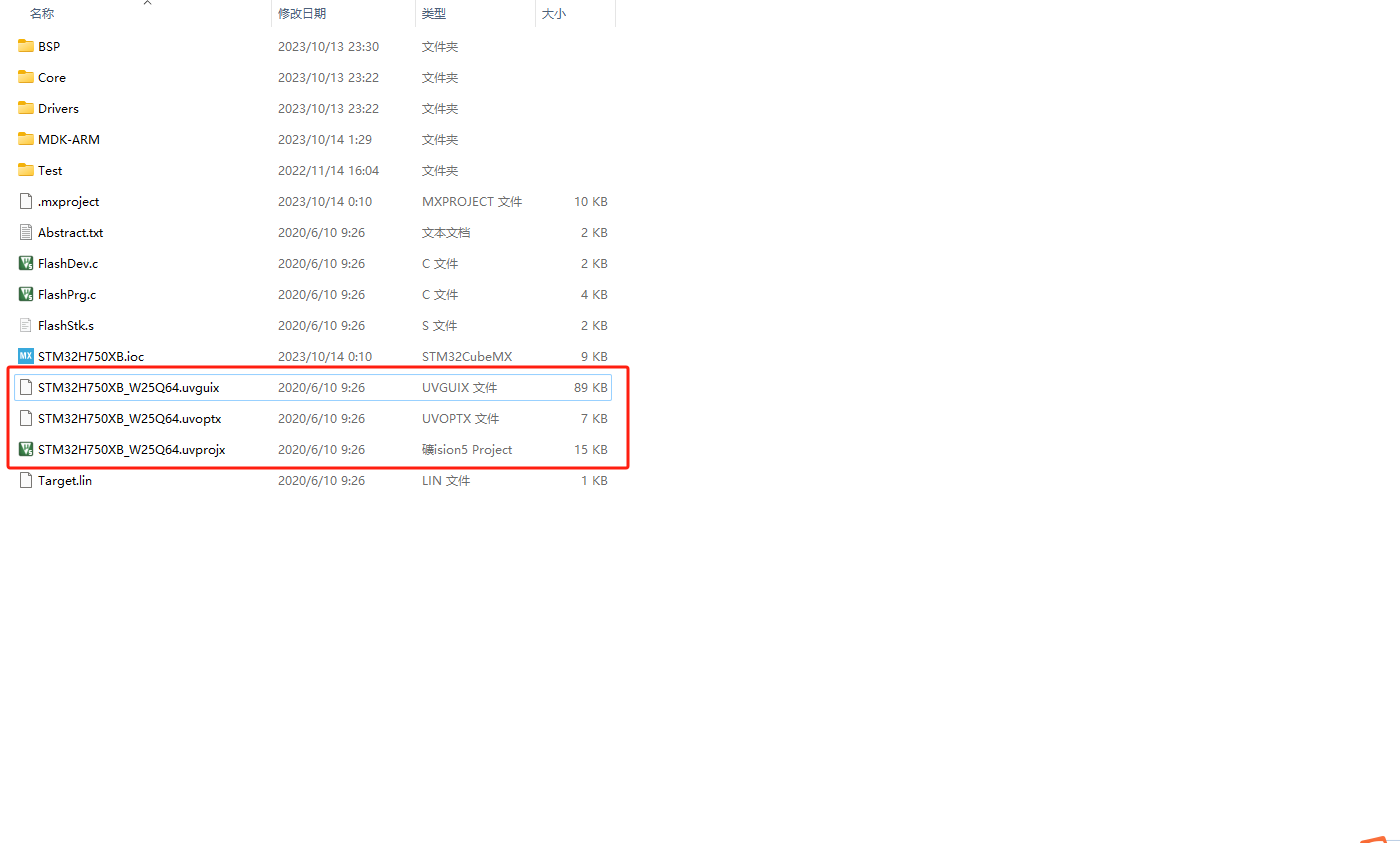

改写好如下，如下这是我的

image-20231014100438677

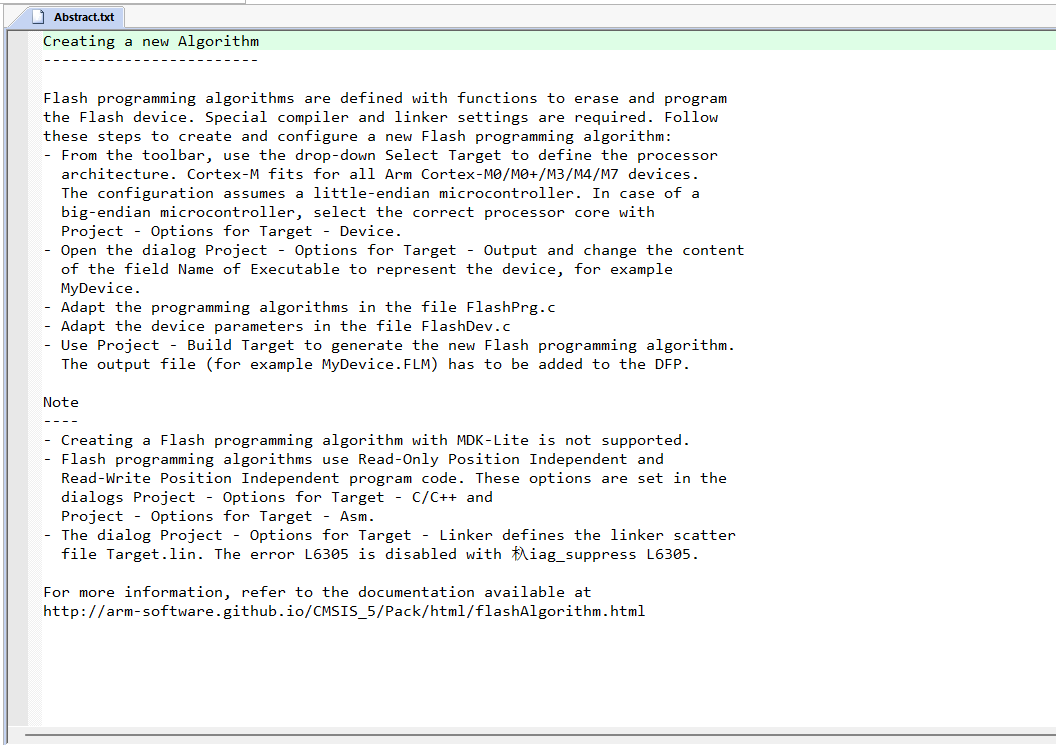

打开工程就会有制作说明，但并不详细 这里给出了官方的说明：https://open-cmsis-pack.github.io/Open-CMSIS-Pack-Spec/main/html/flashAlgorithm.html

image-20231014100718657

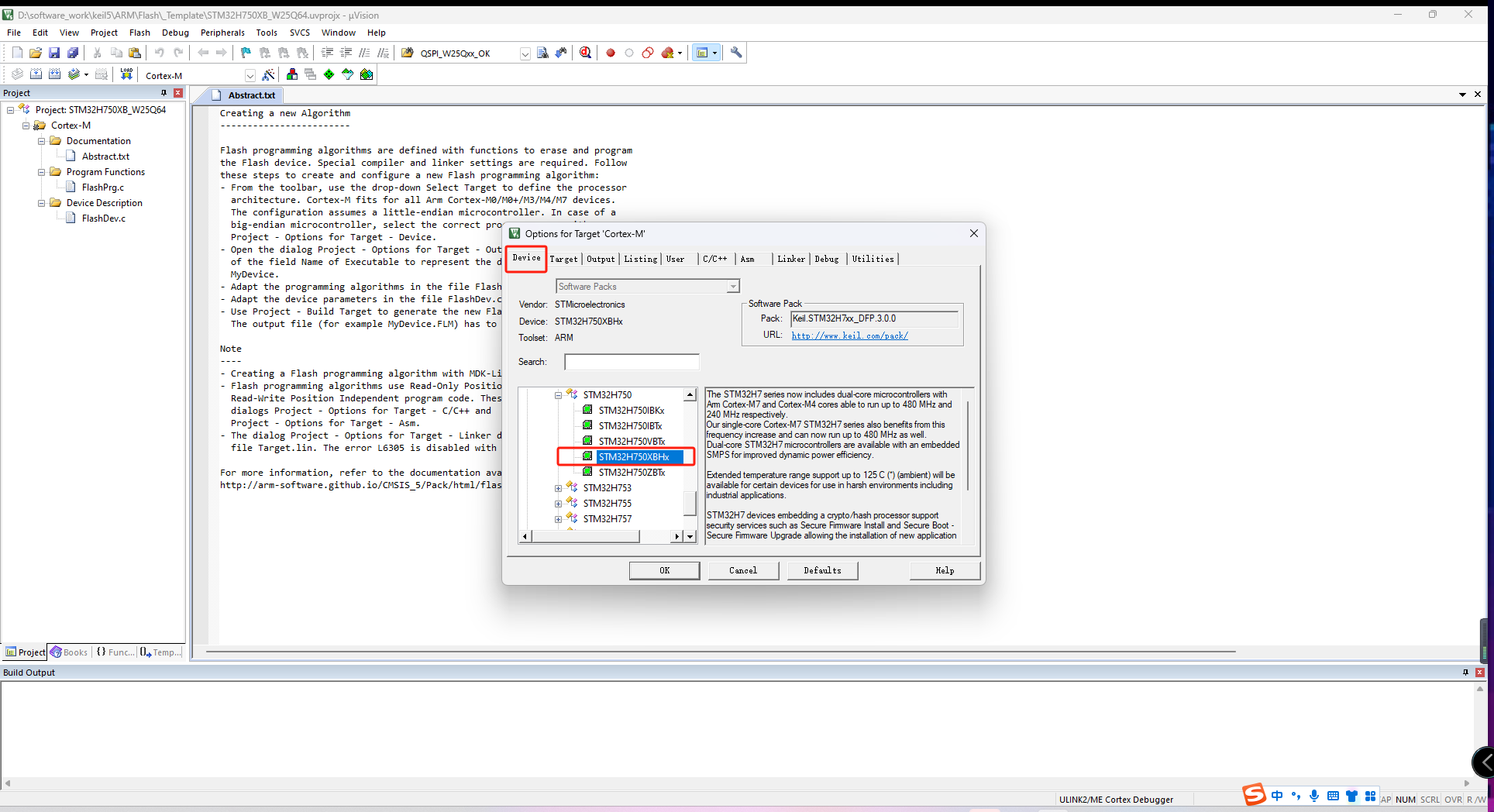

步骤一

更改为自己的芯片

image-20231014100551164

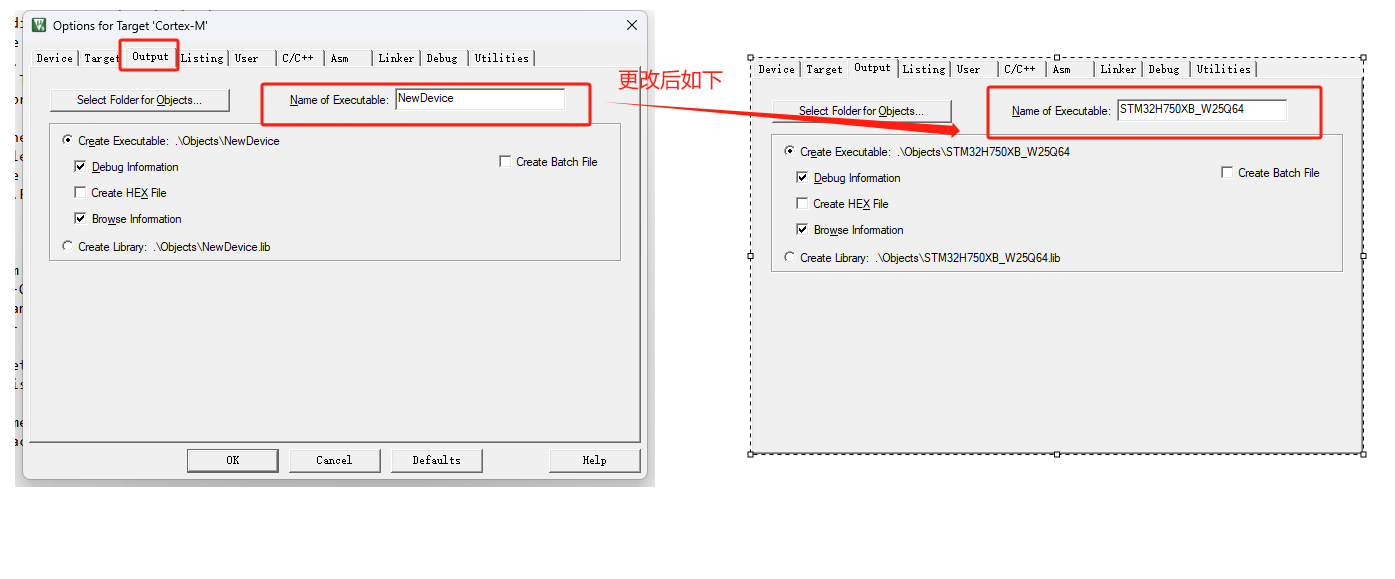

步骤二

更改我们文件名

image-20231014101330834

步骤三

更改QSPI配置参数

参考链接： https://blog.csdn.net/Simon223/article/details/109772910?ops_request_misc=&request_id=&biz_id=102&utm_term=QSPI%E4%B8%8B%E8%BD%BD%E7%AE%97%E6%B3%95&utm_medium=distribute.pc_search_result.none-task-blog-2~all~sobaiduweb~default-1-109772910.142^v96^pc_search_result_base5&spm=1018.2226.3001.4187

理解QSPI下载算法实现的本质， 实际上也就是一个工程，可以操作QSPI读写擦除等等，这里提供了一个模板，按照这个模板来就好了

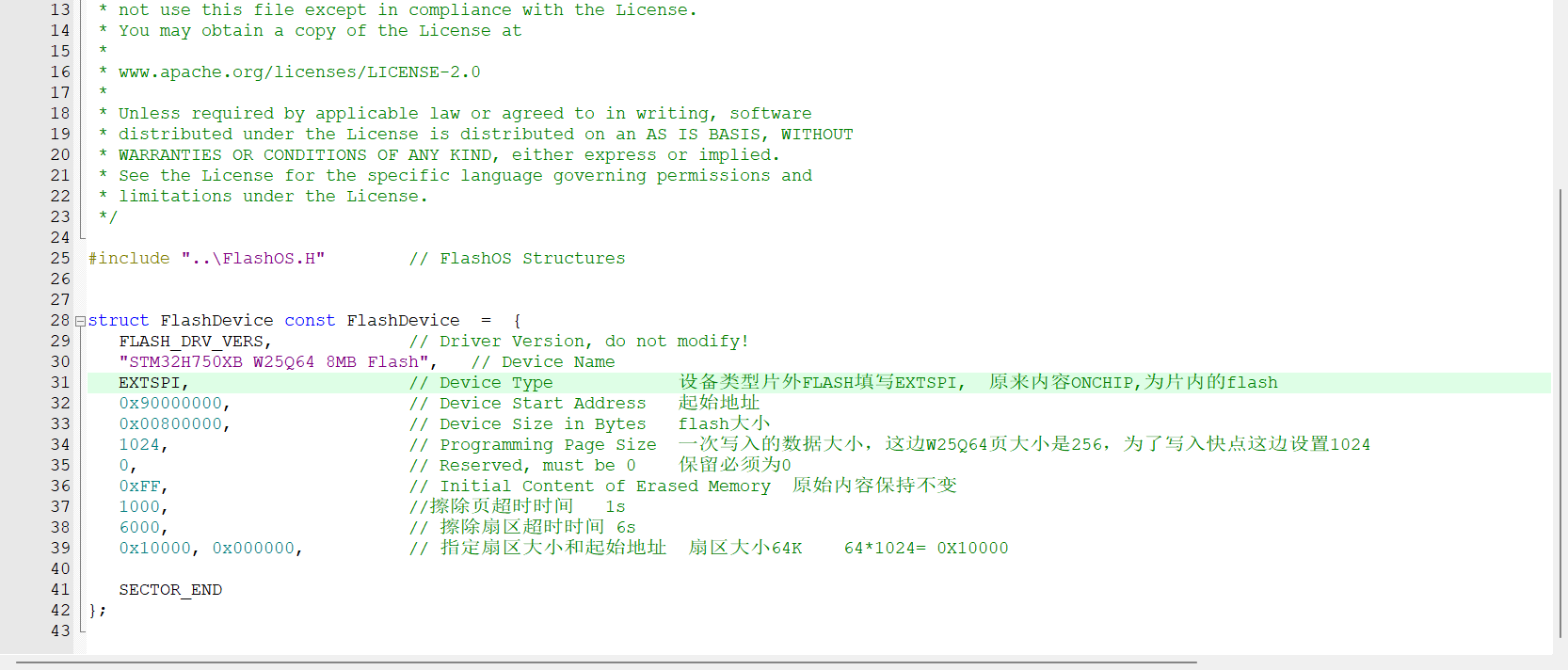

FlashOS.H是一个头文件，它定义了用于编写Flash编程算法的结构和函数原型，我们需要适配为自己的

image-20231014112720853

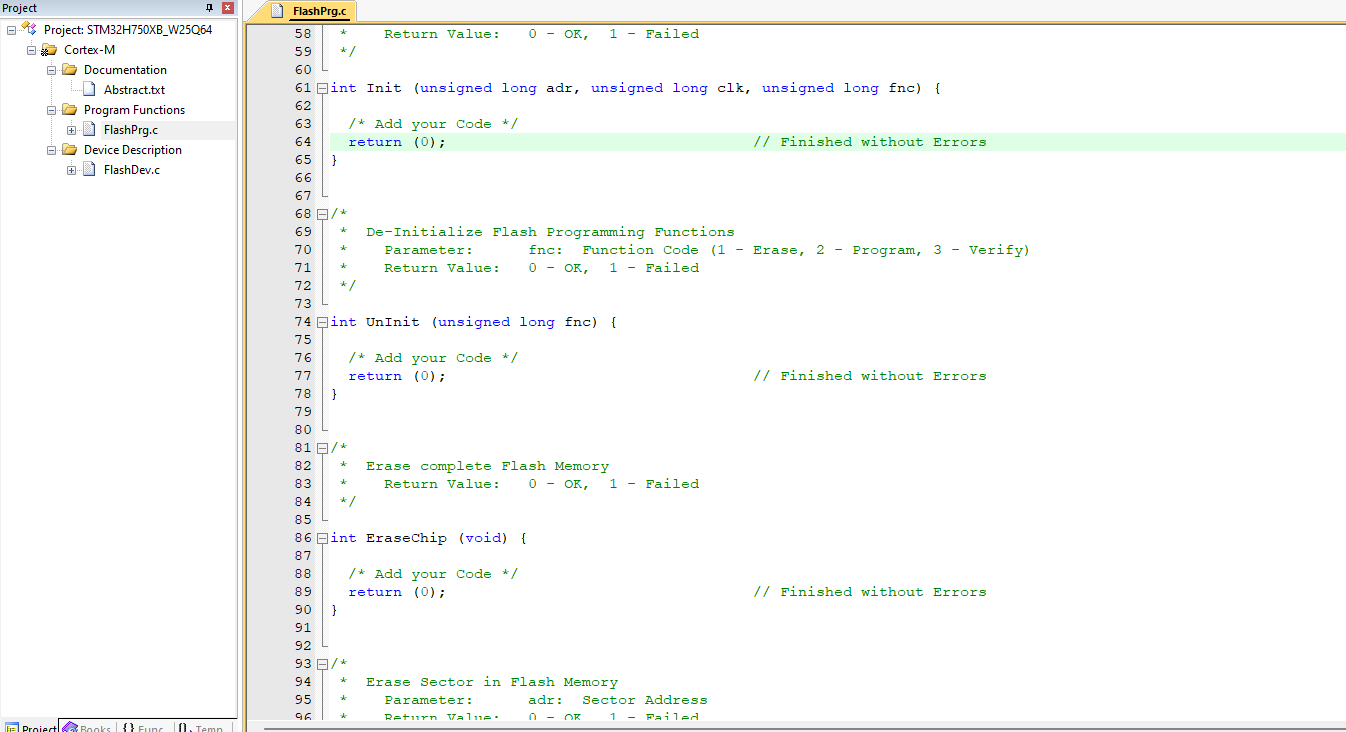

接着我们需要在FlashPrg这些函数中来添加对应的QSPI操作

image-20231014112918121

需要添加的函数操作

int Init (unsigned long adr, unsigned long clk, unsigned long fnc) {

  /* Add your Code */
  return (0);                                  // Finished without Errors
}


/*
 *  De-Initialize Flash Programming Functions
 *    Parameter:      fnc:  Function Code (1 - Erase, 2 - Program, 3 - Verify)
 *    Return Value:   0 - OK,  1 - Failed
 */

int UnInit (unsigned long fnc) {

  /* Add your Code */
  return (0);                                  // Finished without Errors
}


/*
 *  Erase complete Flash Memory
 *    Return Value:   0 - OK,  1 - Failed
 */

int EraseChip (void) {

  /* Add your Code */
  return (0);                                  // Finished without Errors
}


/*
 *  Erase Sector in Flash Memory
 *    Parameter:      adr:  Sector Address
 *    Return Value:   0 - OK,  1 - Failed
 */

int EraseSector (unsigned long adr) {

  /* Add your Code */
  return (0);                                  // Finished without Errors
}


/*
 *  Program Page in Flash Memory
 *    Parameter:      adr:  Page Start Address
 *                    sz:   Page Size
 *                    buf:  Page Data
 *    Return Value:   0 - OK,  1 - Failed
 */

int ProgramPage (unsigned long adr, unsigned long sz, unsigned char *buf) {

  /* Add your Code */
  return (0);                                  // Finished without Errors
}

整理如下： （我们要在对应的函数下添加对应的功能）

/* 添加flash初始化的函数  这里我们还要初始化系统时钟让芯片可以正常工作，下载算法实质也是驱动QSPI的擦除和写入操作 */
int Init (unsigned long adr, unsigned long clk, unsigned long fnc) {

  /* Add your Code */
  return (0);
}


/*flash 解初始化*/

int UnInit (unsigned long fnc) {

  /* Add your Code */
  return (0);                                  // Finished without Errors
}


/* 擦除全部chpi */

int EraseChip (void) {

  /* Add your Code */
  return (0);                                  // Finished without Errors
}


/* 擦除扇区 */

int EraseSector (unsigned long adr) {

  /* Add your Code */
  return (0);                                  // Finished without Errors
}


/* 写入页 */

int ProgramPage (unsigned long adr, unsigned long sz, unsigned char *buf) {

  /* Add your Code */
  return (0);                                  // Finished without Errors
}

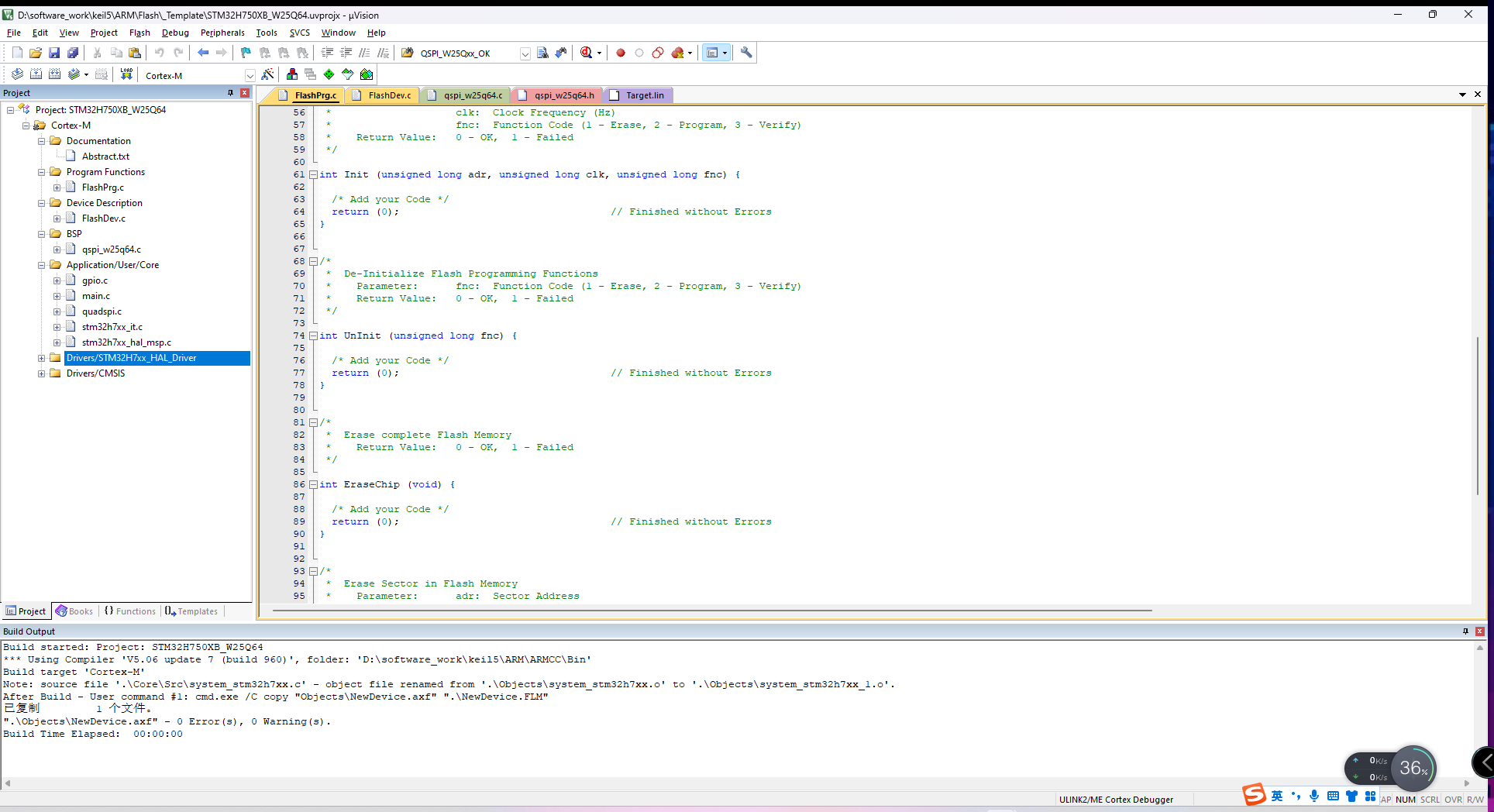

既然要驱动QSPI,我们需要将原工程的文件包含进来， 找到上一个QSPI的工程打开，查看头文件路径以及包含对应文件进来,编译后无报错即可，这里不用添加启动文件

image-20231014125649646


 uint8_t  Verify_Data[8*1024]; //校验时缓存的数据,不能小于一个 Programming Page Size 的大小


/*
 *  Initialize Flash Programming Functions
 *    Parameter:      adr:  Device Base Address
 *                    clk:  Clock Frequency (Hz)
 *                    fnc:  Function Code (1 - Erase, 2 - Program, 3 - Verify)
 *    Return Value:   0 - OK,  1 - Failed
 */
int Init (unsigned long adr, unsigned long clk, unsigned long fnc)
{

    SystemInit();                 // 系统初始化
    SystemClock_Config();    // 配置系统时钟，主频480MHz
    MX_QUADSPI_Init();   /* QSPI初始化 * /

    if ( QSPI_W25Qxx_Init() != QSPI_W25Qxx_OK )  // 初始化W25Q64
    {
        return 1;
    }

    return 0;
}


/*
 *  De-Initialize Flash Programming Functions
 *    Parameter:      fnc:  Function Code (1 - Erase, 2 - Program, 3 - Verify)
 *    Return Value:   0 - OK,  1 - Failed
 */
int UnInit (unsigned long fnc)
{
    if ( QSPI_W25Qxx_Init() != QSPI_W25Qxx_OK )  // 初始化W25Q64
    {
        return 1;
    }
    return 0;
}


/*
 *  Erase complete Flash Memory
 *    Return Value:   0 - OK,  1 - Failed
 */
int EraseChip (void)
{
    if ( QSPI_W25Qxx_ChipErase() != QSPI_W25Qxx_OK )  // 整片擦除
    {
        return 1;
    }

    return 0;
}


/*
 *  Erase Sector in Flash Memory
 *    Parameter:      adr:  Sector Address
 *    Return Value:   0 - OK,  1 - Failed
 */

int EraseSector (unsigned long adr)
{
    adr = adr - W25Qxx_Mem_Addr;

    if ( QSPI_W25Qxx_BlockErase_64K(adr) != QSPI_W25Qxx_OK )  // 擦除对应扇区
    {
        return 1;
    }

    return 0;
}


/*
 *  Blank Check Checks if Memory is Blank
 *    Parameter:      adr:  Block Start Address
 *                    sz:   Block Size (in bytes)
 *                    pat:  Block Pattern
 *    Return Value:   0 - OK,  1 - Failed
 */

int BlankCheck (unsigned long adr, unsigned long sz, unsigned char pat)
{
    return (1); /* Always Force Erase */
}


/*
 *  Program Page in Flash Memory
 *    Parameter:      adr:  Page Start Address
 *                    sz:   Page Size
 *                    buf:  Page Data
 *    Return Value:   0 - OK,  1 - Failed
 */

int ProgramPage (unsigned long adr, unsigned long sz, unsigned char *buf)
{

    QSPI_W25Qxx_WriteBuffer(buf, adr -W25Qxx_Mem_Addr,sz);

    return (0);
}

/*
 *  Verify Flash Contents
 *    Parameter:      adr:  Start Address
 *                    sz:   Size (in bytes)
 *                    buf:  Data
 *    Return Value:   (adr+sz) - OK, Failed Address
 */

/*
   Verify function is obsolete because all other function leave
    the SPIFI in memory mode so a memory compare could be used.
 */
unsigned long Verify (unsigned long adr, unsigned long sz, unsigned char *buf)
{
    unsigned long i;

    QSPI_W25Qxx_ReadBuffer(Verify_Data, adr - W25Qxx_Mem_Addr, sz);

    for (i = 0; i < sz; i++)
    {
        if (Verify_Data[i] != buf[i])
        {
            return (adr + i); // Verification Failed (return address)
        }
    }

    return (adr + sz); // Done successfully
}

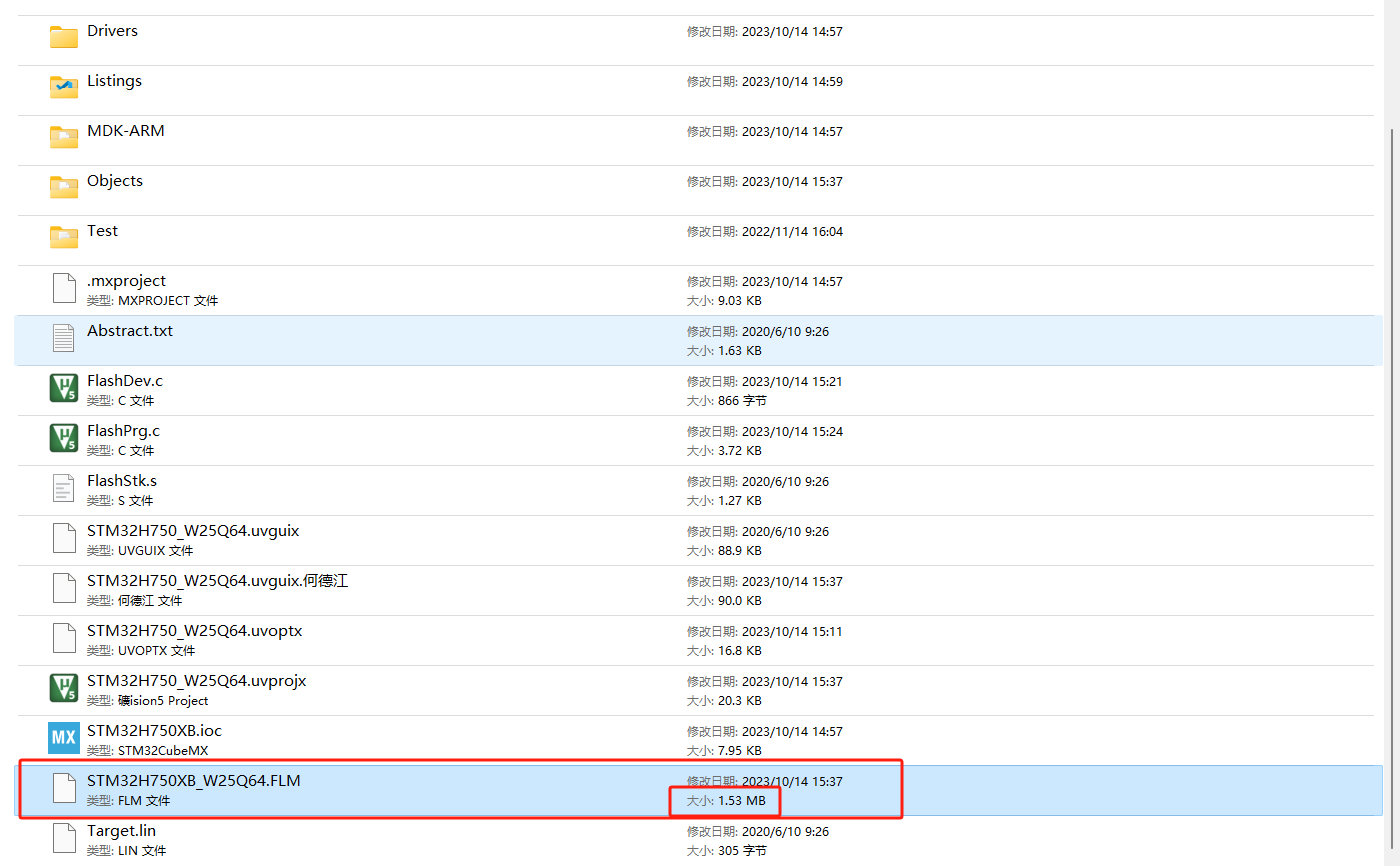

生成下载算法如下，

image-20231014153912151

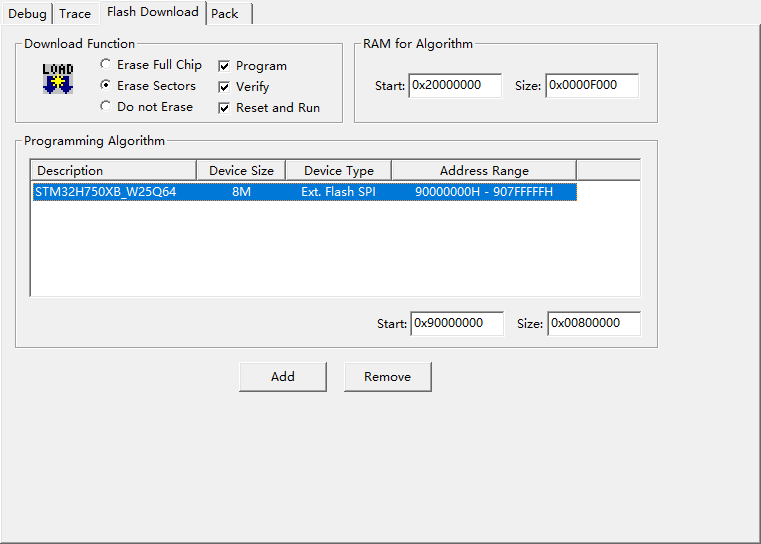

虽然这一步生成了算法，但是似乎运行不起来，算法是加载到sram里面的，hal库太多文件了，我在尝试把ram加到最大也不行，他们居然能精简到一百多k,很显然这是直接操作寄存器了，对于这部分需要花大量时间去实现，目前先不探究了，因为我使用的平台有适配好的下载算法我就直接使用了

image-20231014163120301

待解决

解决方法1：

  • 需要使用寄存器来驱动芯片运行
  • 需要使用寄存器来驱动QSPI

解决方法2：精简hal库

目前主要实现bootloader的跳转，它的优先级较高，后续补充
