QSPI驱动移植

由于要用到下载算法，需要先编写QSPI驱动并验证，这一章节使用CubeMx快速验证

Cubemx创建工程如下（只使用到QSPI，理论上工程越简单越好，能驱动QSPI就行，用Cubemx快速驱动起来）

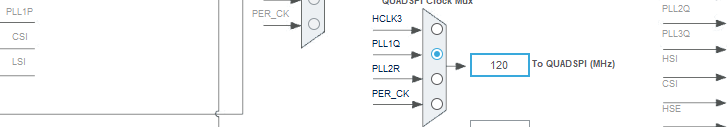

QSPI flash最大频率133Mhz，在cubemx中配置为120Mhz

使用外部晶振25M
开启时钟480M
使用SYSTICK时基

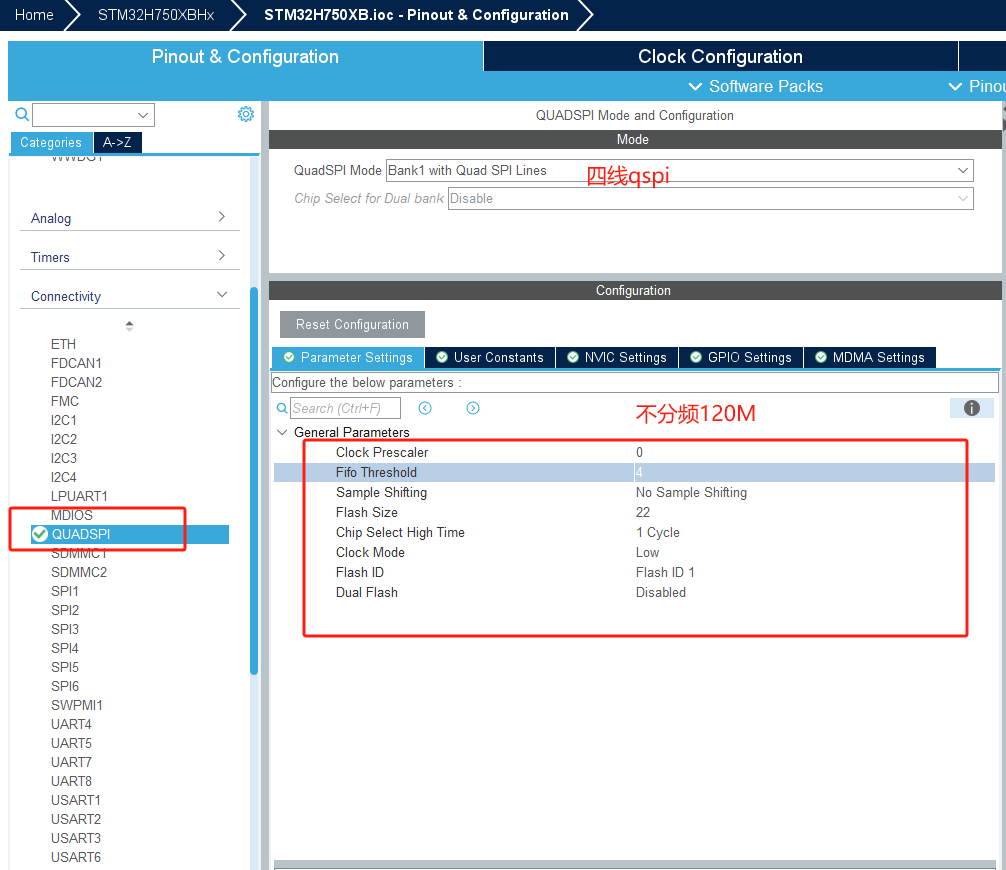

QSPI配置如下

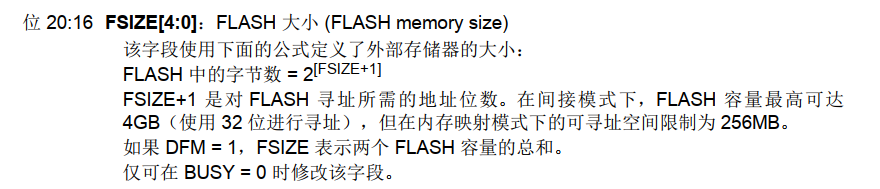

具体参数配置如下

时钟极性 CPOL

Low: 这意味着当QSPI总线处于空闲状态时，时钟线的电平为低。这对应于CPOL = 0。
High: 这意味着当QSPI总线处于空闲状态时，时钟线的电平为高。这对应于CPOL = 1。

目前编直接写qspi驱动较困难，先找一个现成的移植看看，使用反客家的例程进行修改

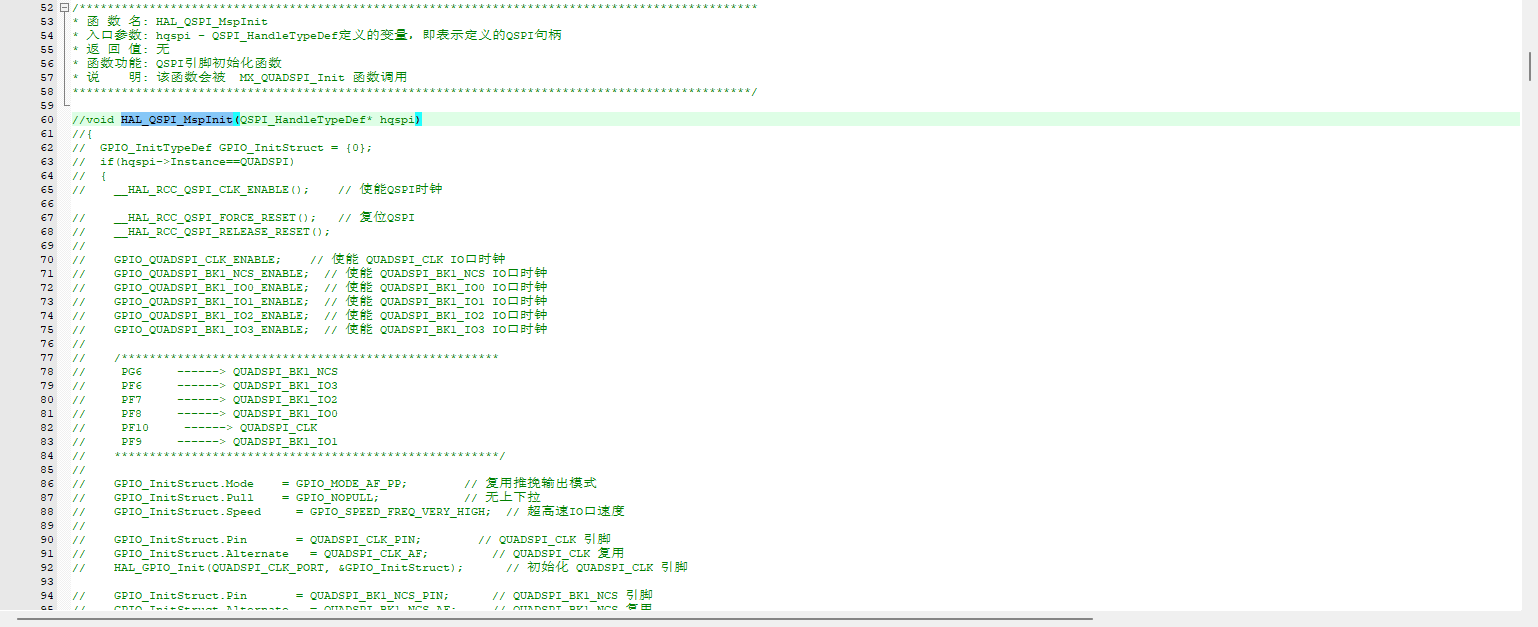

该驱动带有QSPI初始化,可能引脚不一样，我们使用自己的，将它屏蔽掉（懒得改）

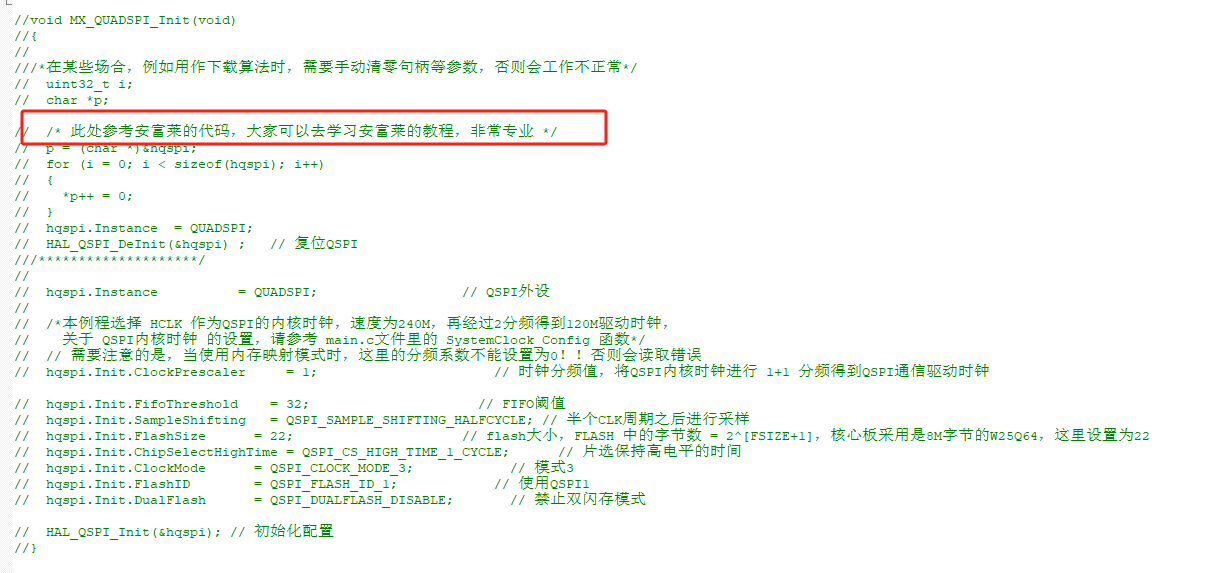

哈哈我看到了什么，但是实话实说，安富莱的代码非常工整且有好多干货，

稍微修改以后调用初始化进行验证，由于我没有使能串口，就直接使用软件仿真了

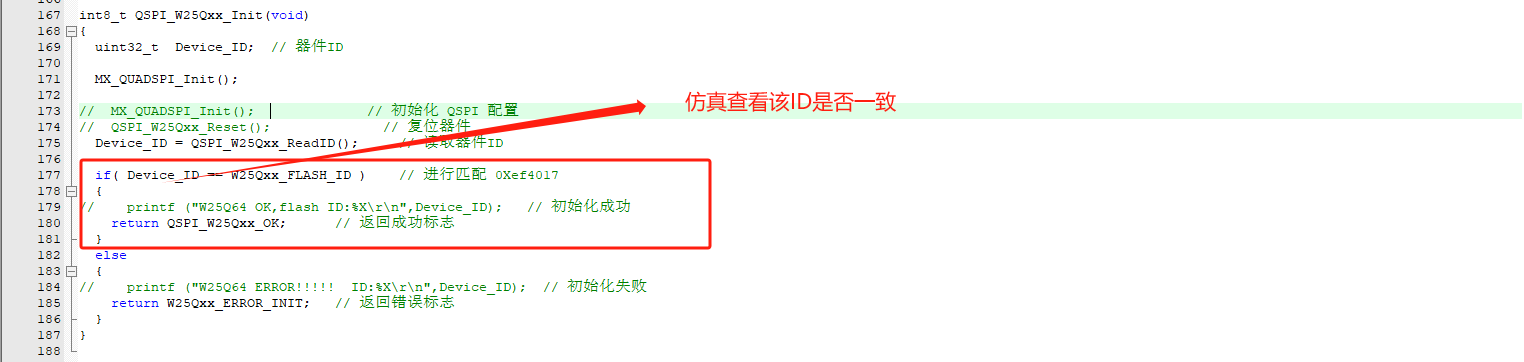

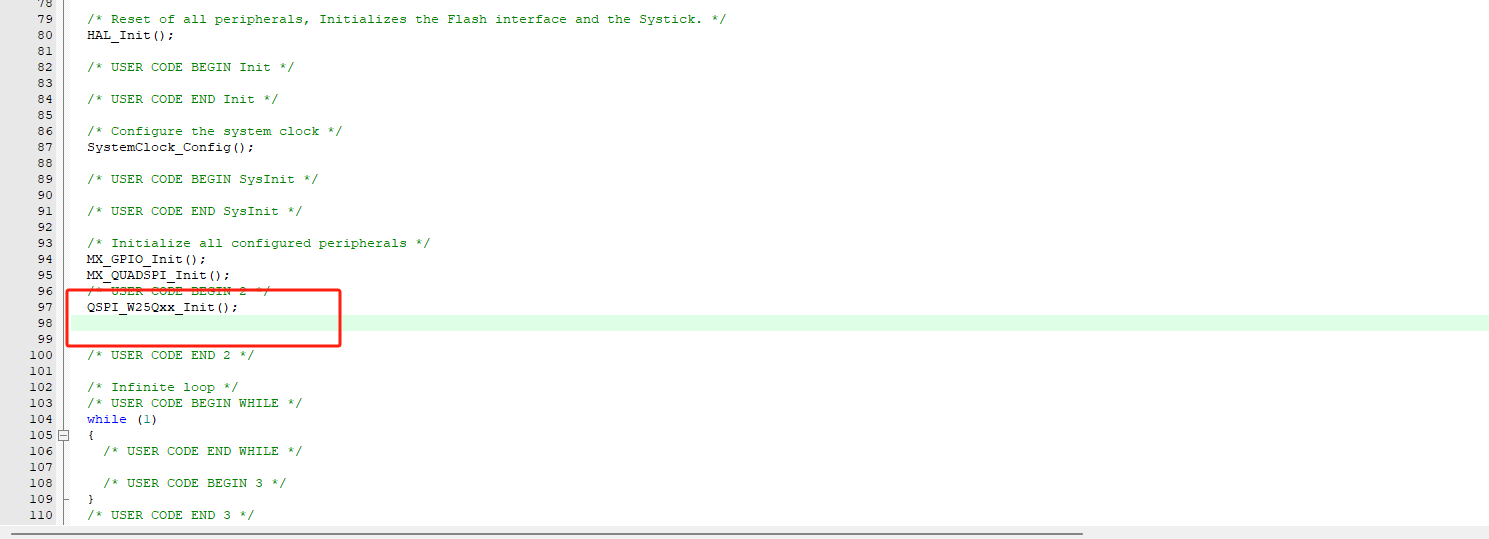

调用初始化函数

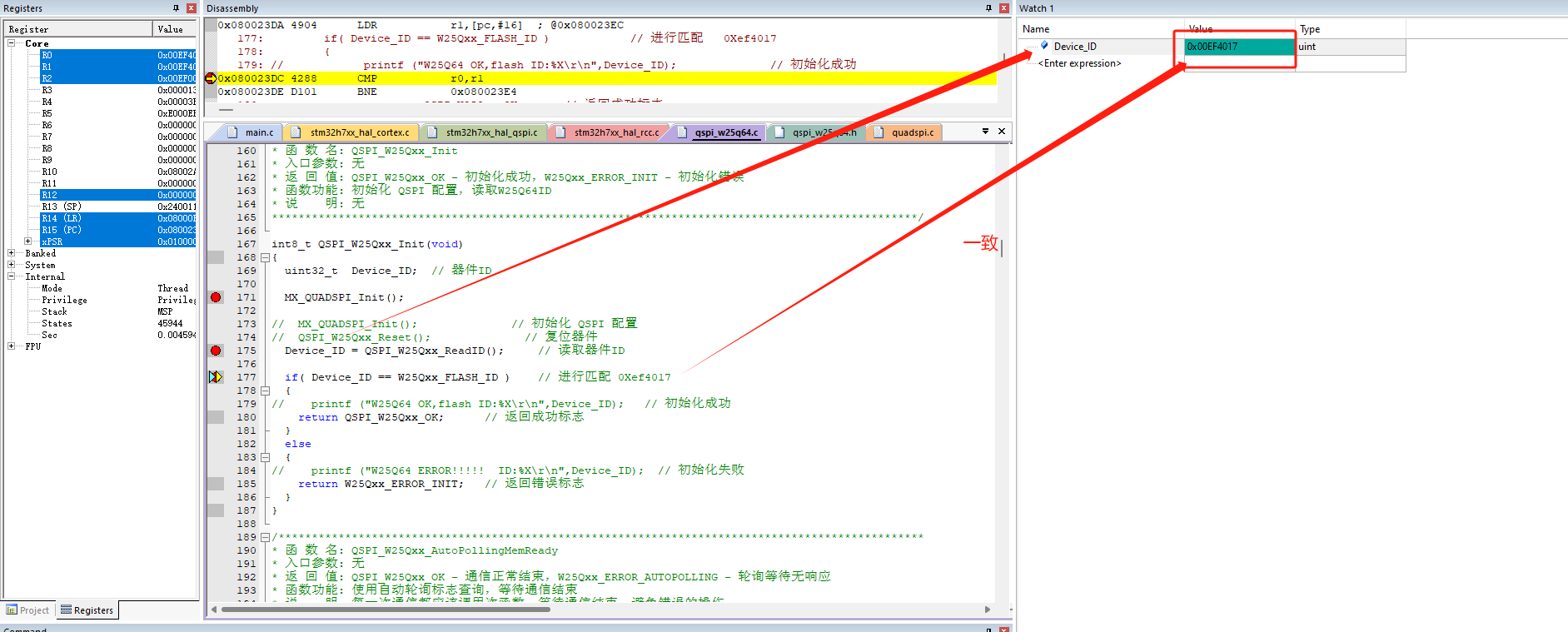

仿真验证读取ID一致

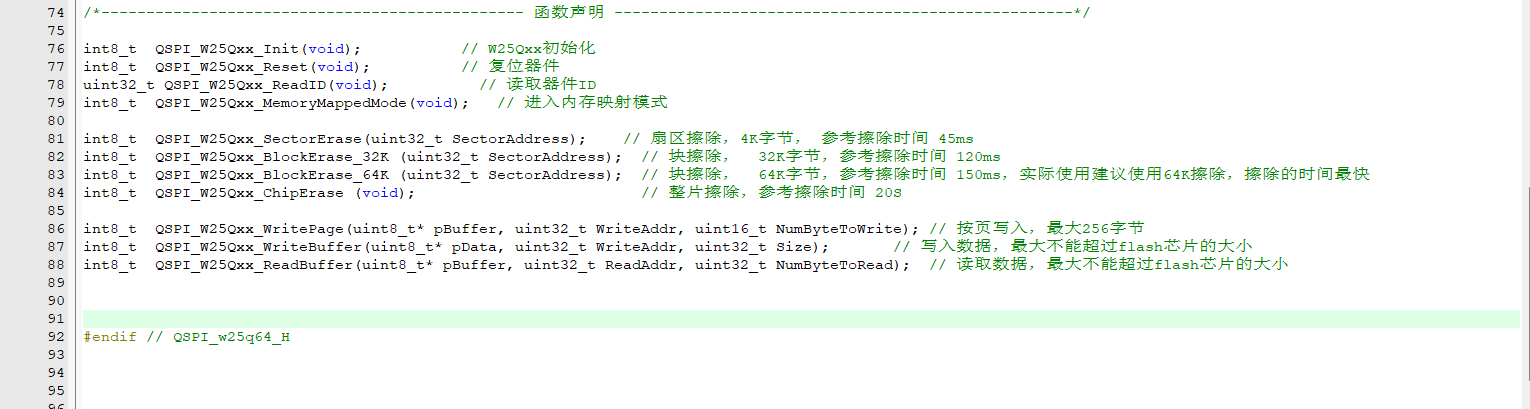

接下来验证一下擦除，读写以及内存映射模式，提供了以下函数

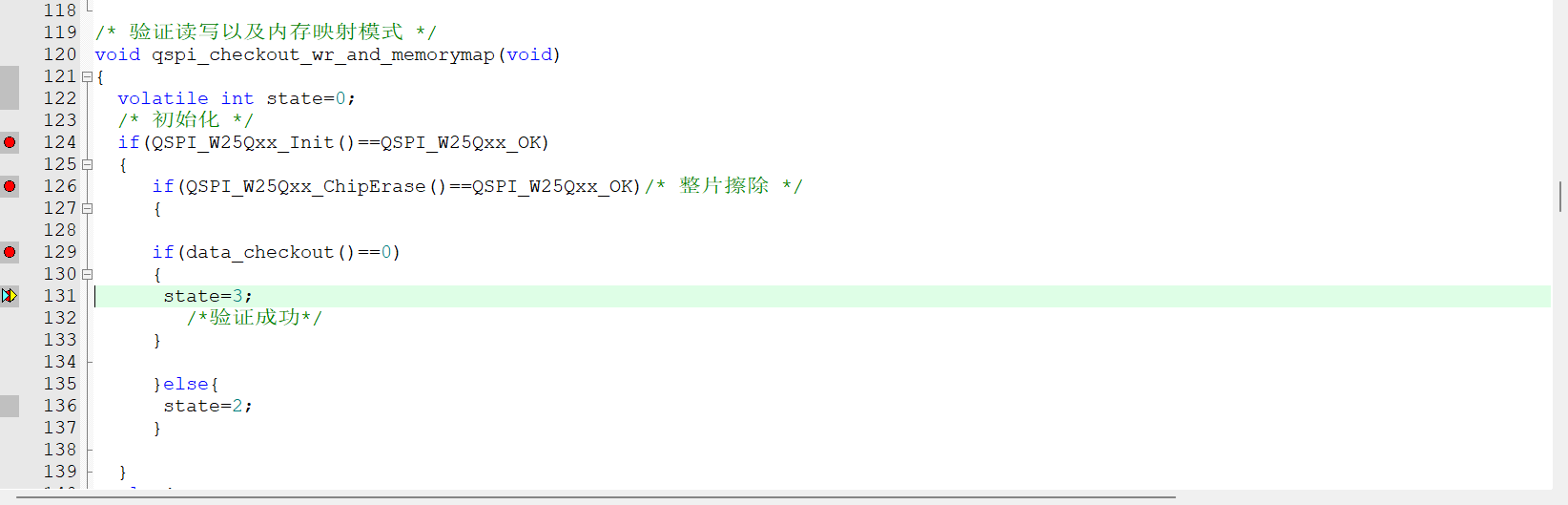

编写qspi的测试，仿真测试ok的

data_checkou t函数如下，每隔4K验证一个字节，首先写进去，再逐字节读取对比，成功之后进入内存映射模式再逐字节读取验证，验证成功返回0，在上面的函数中仿真可以执行到 state =3; 证明无误，并没有全部读写验证，太浪费时间了

#define  QSPI_FLASH_SIZE  (8 * 1024 * 1024)  // 8M字节
#define  INTERVAL         (4 * 1024)         // 4K字节
#define  QSPI_BASE_ADDR   0x90000000UL


int data_checkout(void)
{
    uint8_t writeData = 0xAA;  // 写入的数据
    uint8_t readData;          // 用于存储读取的数据
    int8_t status;             // 用于存储函数的返回状态

    // 遍历整个Flash，每隔4K字节写入数据
    for (uint32_t addr = 0; addr < QSPI_FLASH_SIZE; addr += INTERVAL) {
        status = QSPI_W25Qxx_WriteBuffer(&writeData, addr, 1);  // 写入1字节数据
        if (status != QSPI_W25Qxx_OK) {

            return -1;
        }
    }

    // 遍历整个Flash，每隔4K字节读取并验证数据
    for (uint32_t addr = 0; addr < QSPI_FLASH_SIZE; addr += INTERVAL) {
        status = QSPI_W25Qxx_ReadBuffer(&readData, addr, 1);  // 读取1字节数据
        if (status != QSPI_W25Qxx_OK) {

            return -1;
        }

        if (readData != writeData) {

            return -1;
        }
    }


         // 开启内存映射模式
    status = QSPI_W25Qxx_MemoryMappedMode();
    if (status != QSPI_W25Qxx_OK) {
        return -1;
    }

    // 使用内存映射模式验证数据
    for (uint32_t addr = 0; addr < QSPI_FLASH_SIZE; addr += INTERVAL) {
        readData = *(uint8_t *)(QSPI_BASE_ADDR + addr);
        if (readData != writeData) {
            return -1;
        }
    }

    return 0;


}
