基于QSPI的双APP+SD卡固件升级方案

在之前实现跳转的基础上做的扩展，链接：https://github.com/HDJ1839822/STM32-_bootloader
最终篇:https://github.com/HDJ1839822/STM32H7-bootloader-Dual-app

适用场景：减少维护成本，固件更新只需要将固件下发客户，保留历史版本的APP用于应对可能出现的意外

功能如下：

  • QSPI中未识别到APP将主动检测SD卡
  • APP的数据校验（两次校验）
  • 双APP来回切换（KEY短按）
  • 手动升级(KEY长按)
  • 记忆启动APP

QSPI使用W25Q64JV 8M字节，划分区域如下(W25Q64按Page擦除，大小4K，较大固件可将擦除区域调大以加快擦除速度)

image-20231017205323461

  • APP1 区域存放固件1
  • APP2 区域存放固件2
  • CRC 为预留区域（该功能目前未实现） 目前固件采用的是逐字节比较校验，对于大固件不适用，效率较低
  • SYS Parament 为系统配置参数区域，实现记忆功能与参数调整（便于后续可扩展USART配置参数）

SD卡数据至QSPI 流程（两次校验）

  • SD卡数据写入SDRAM
  • 逐字节比较SD与SDRAM固件数据一致性
  • SDRAM数据写入QSPI
  • 诸字节比较SDRAM与QSPI中数据一致性

使用SDRAM缓存的意义

  • 可在SDRAM预处理,检验固件是否合法，增加QSPI使用寿命
  • 写入QSPI时出现错误，可以从SDRAM重新获取数据
  • 方便扩展OTA,可直接在SDRAM校验，且处理速率较快

缺点：需要两次校验来保证数据准确性，增加了系统的复杂性

APP1

  • 地址0x9000 0000
  • 大小0x400000(4MB)

image-20231017212633802

image-20231017212544568

image-20231017212603907

image-20231017212717228

APP2

image-20231019185758041

image-20231019185825740

image-20231019185916261

image-20231019185950713

BootLoader

大致逻辑，忽略了一些细节，详细看代码

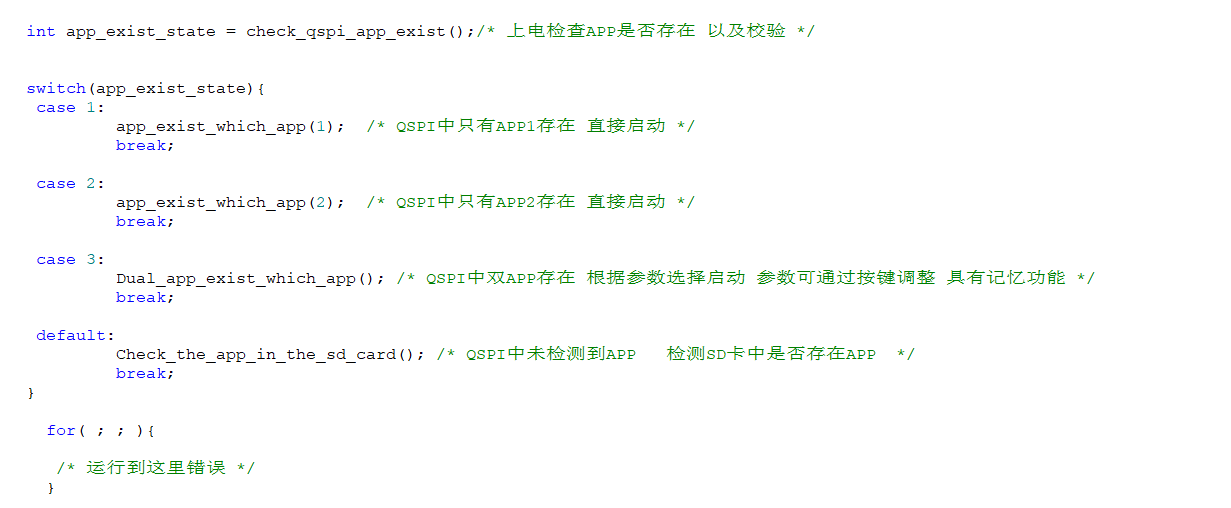

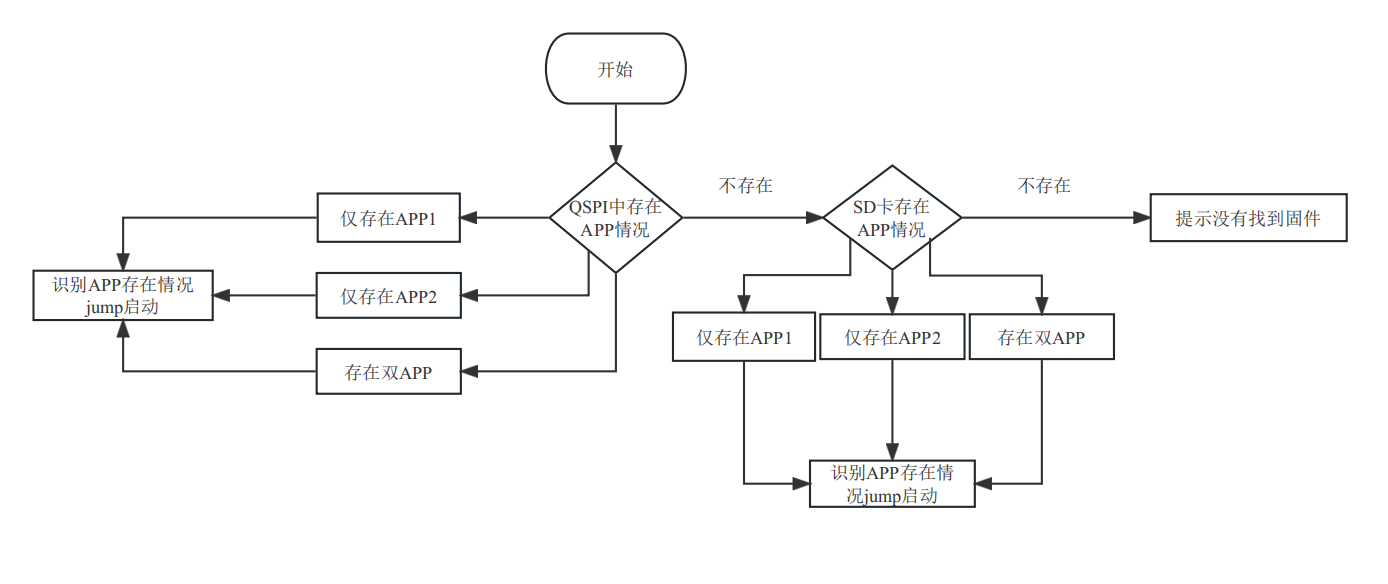

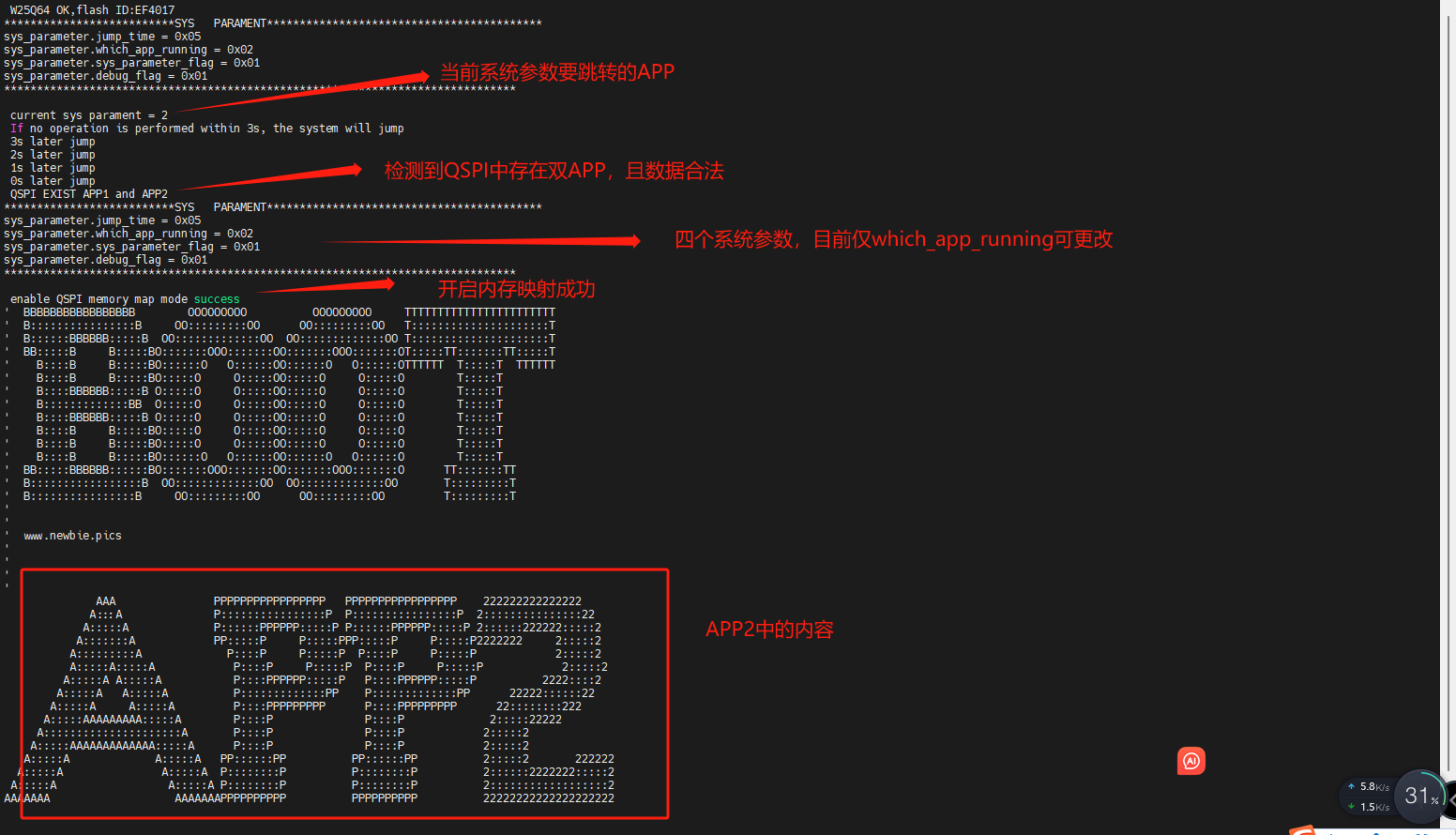

正常启动模式

（上电倒计时内未检测到用户按下按键逻辑部分）

image-20231019192014985

image-20231019201524041

image-20231019202810303

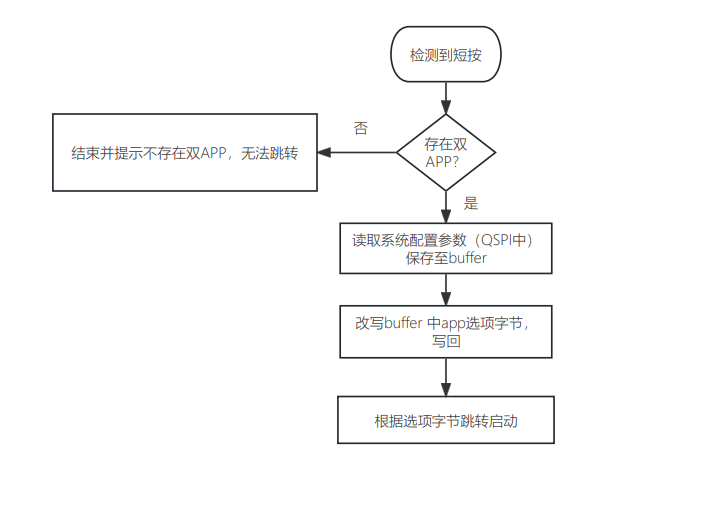

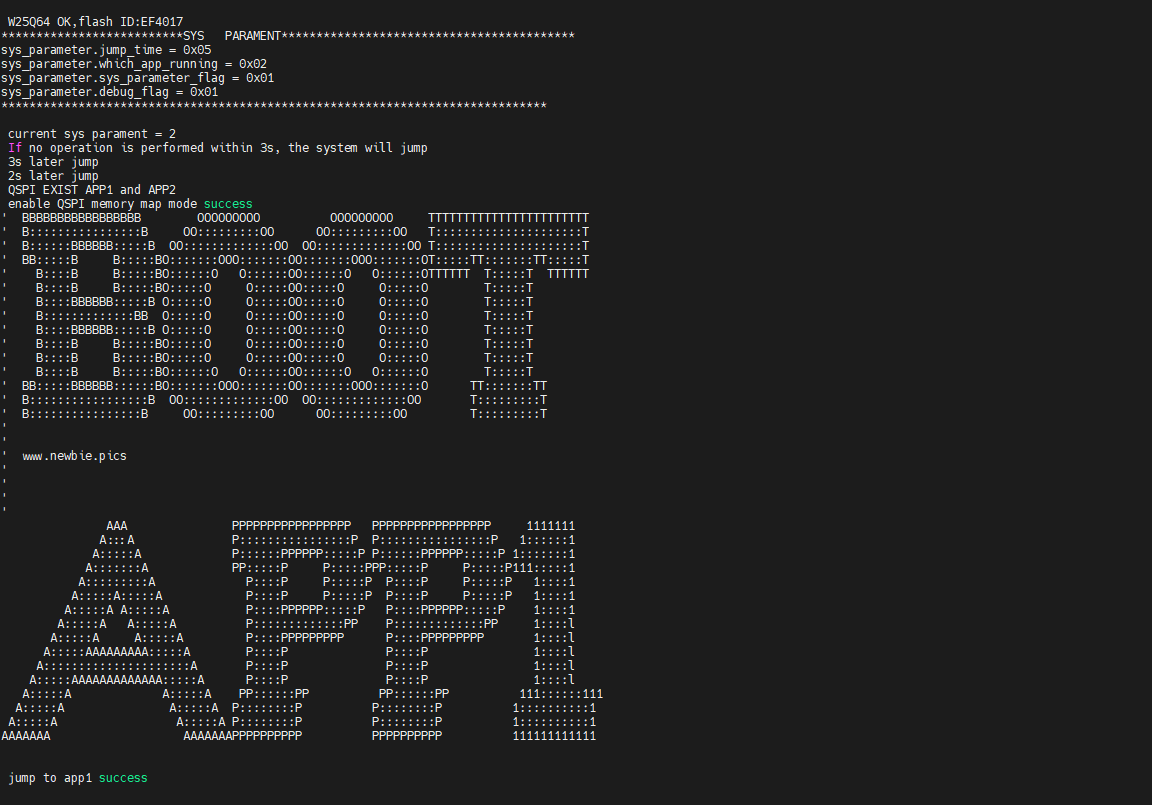

短按（切换APP）

image-20231019200039276

image-20231019202953413

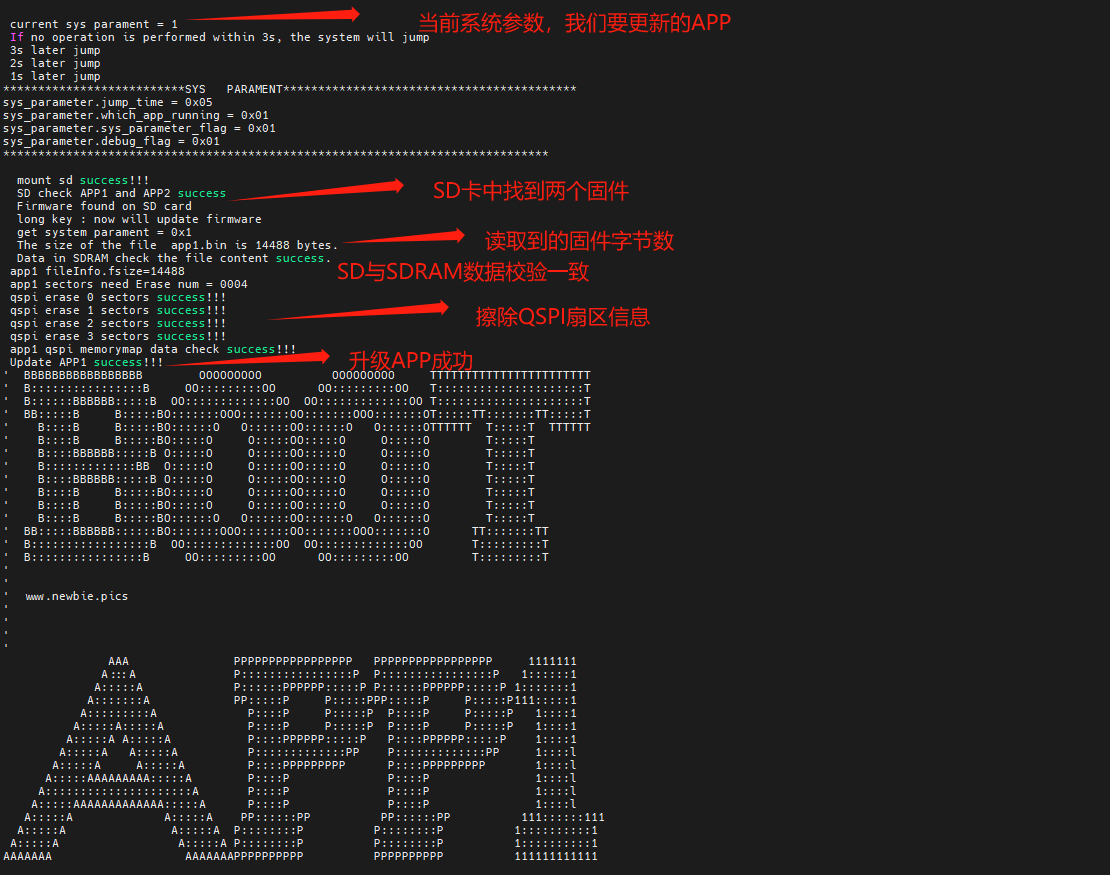

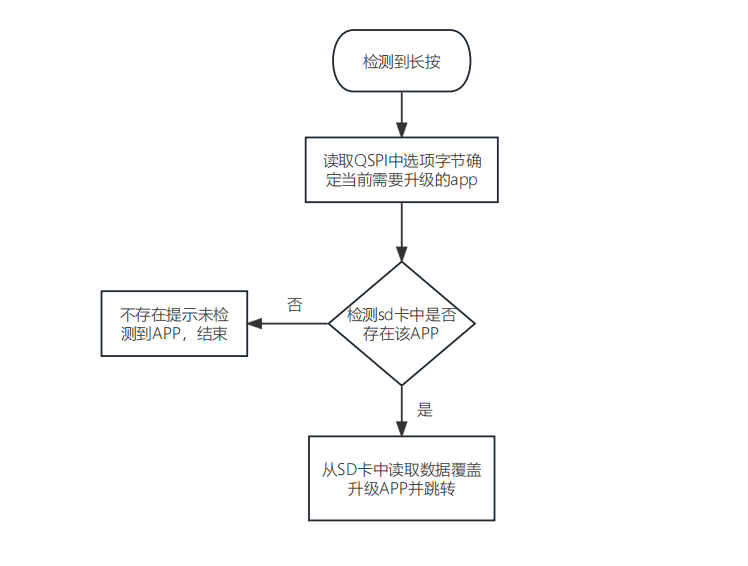

长按（从SD卡更新固件）

image-20231019201329970

image-20231019203944060
