UART协议解析
示例1：接收十六进制数据
- 波特率115200
- 停止位1位
- 数据位8位

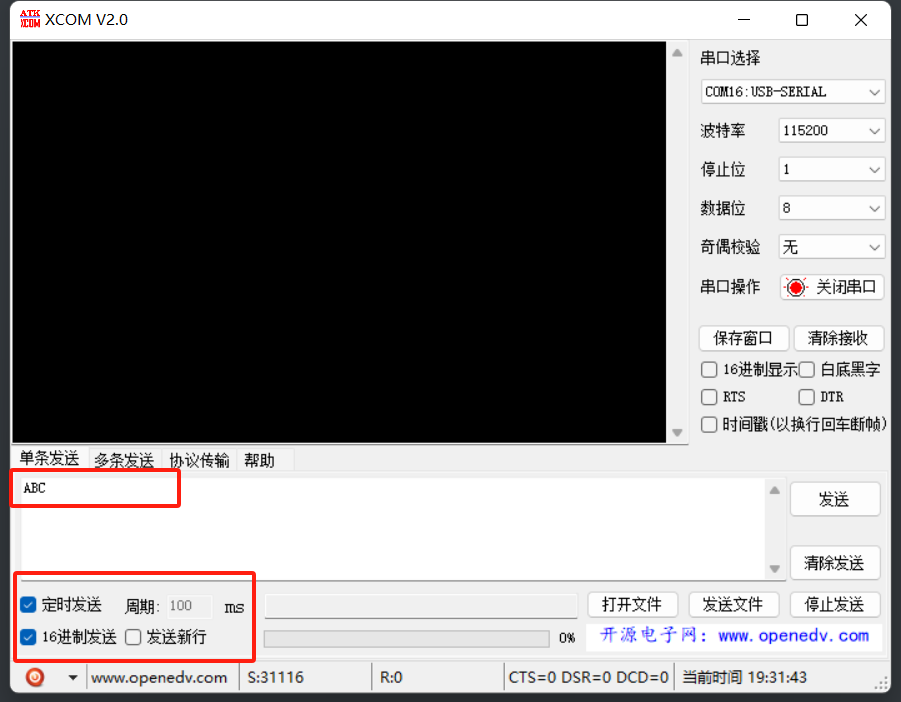

- 发送十六进制数据0xABC 一共是12位
下面使用逻辑分析仪对uart信号进行捕获
- 连接好硬件

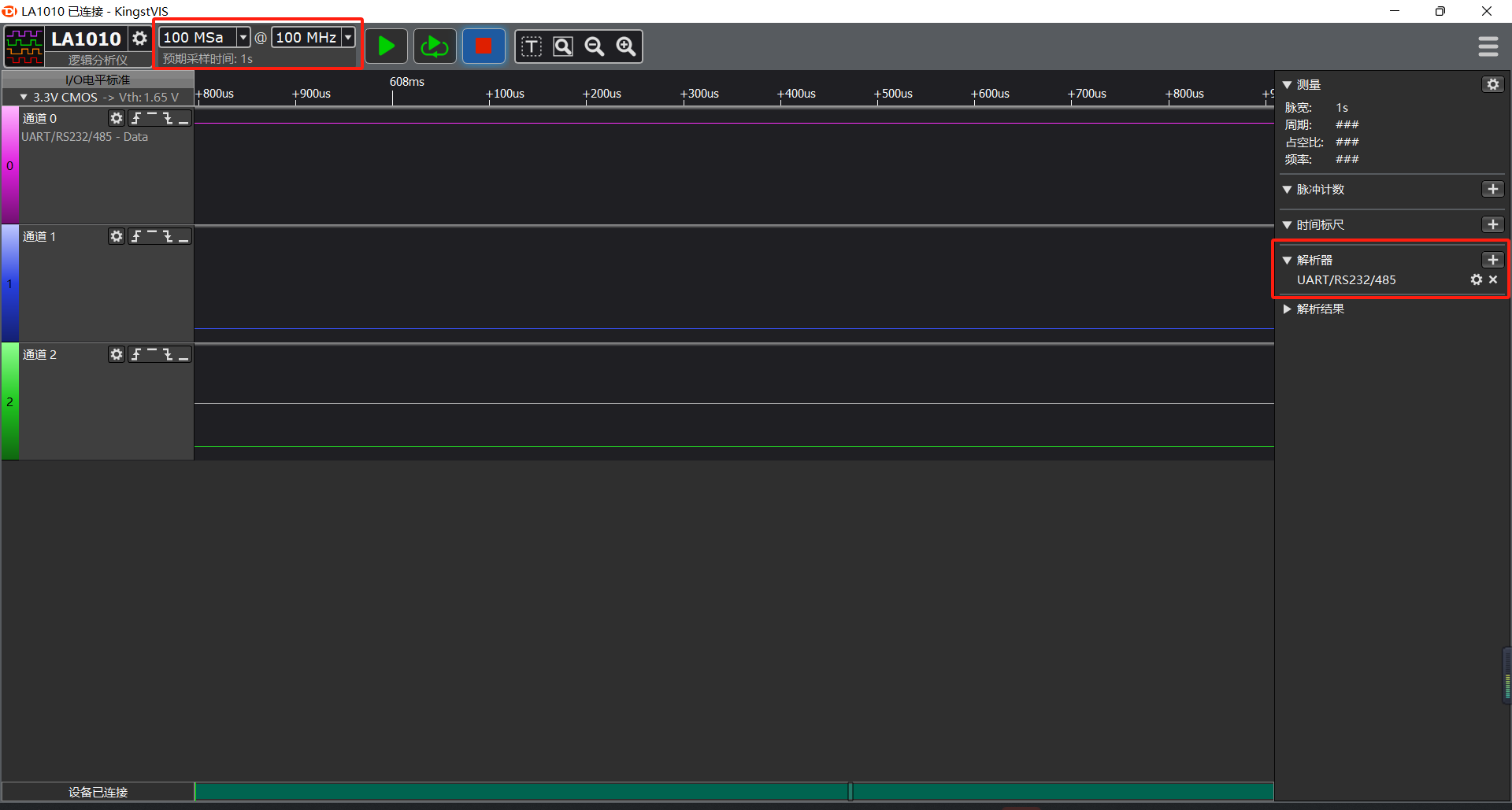

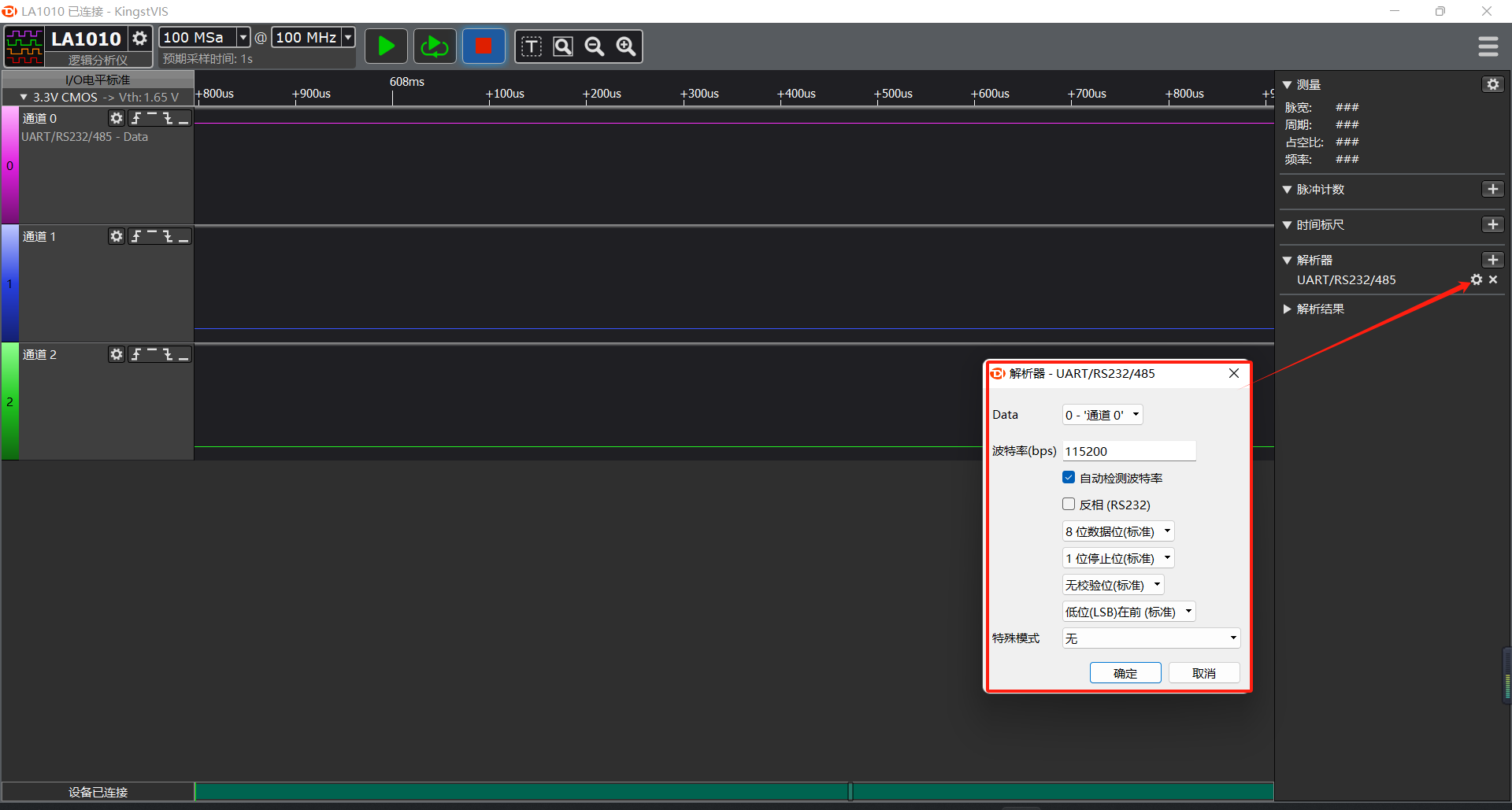

配置好逻辑分析仪上位机参数

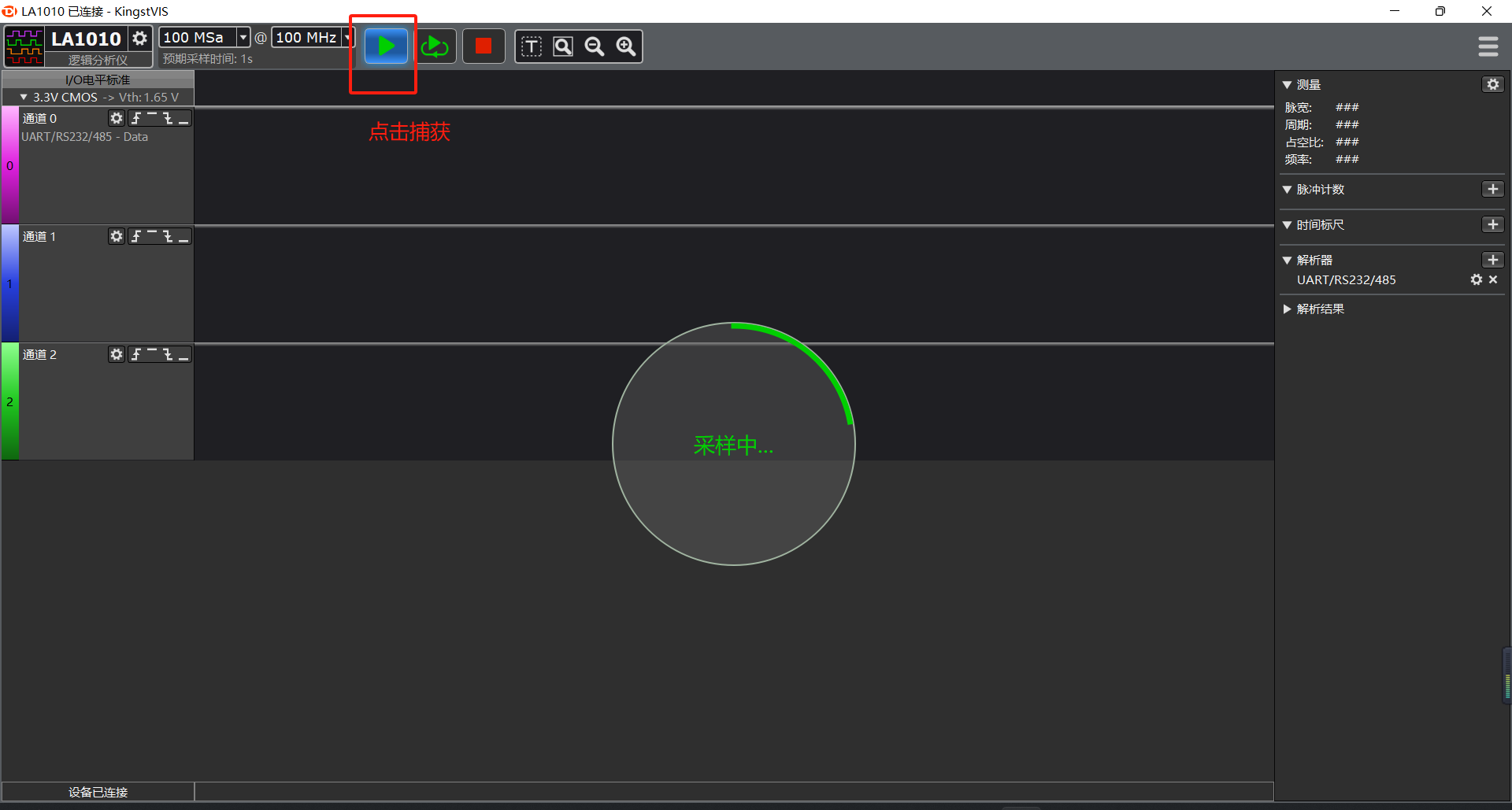

点击捕获

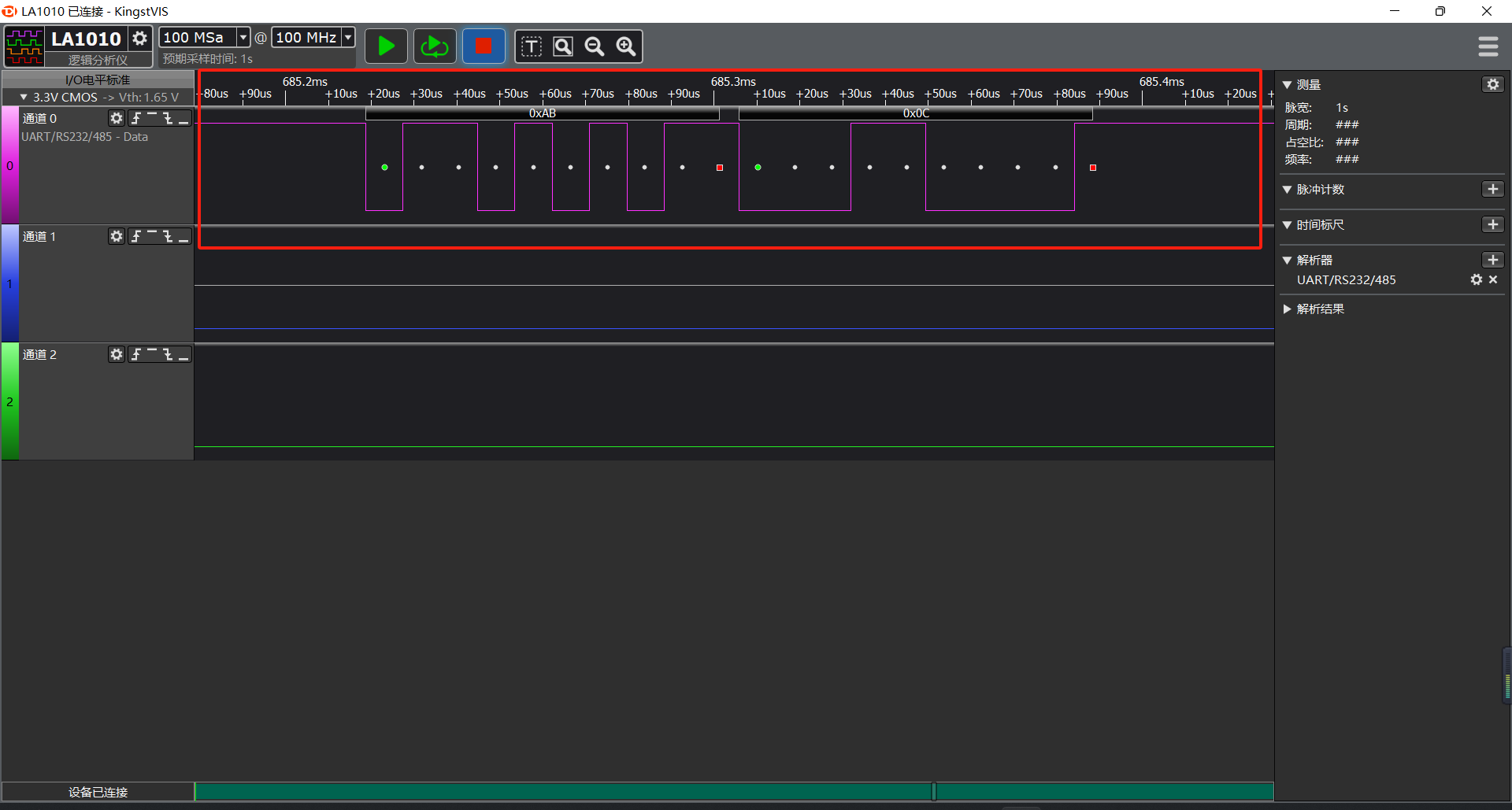

以上是我们捕获到的信号，来对信号进行解析
uart协议由 起始位+数据位+停止位组成 这里我们并没有添加基偶校验，起始位1位+数据位8位+停止位1位
0XAB协议解析为 0110101011 我们去掉起始位和停止位，数据位为 1101 0101
又由于UART的数据位为LSB 所以我们实际得到的数据为： 1010 1011 即对应0xAB
再来看一下0x0C 协议解析为 00011 00001 掐头去尾之得到的数据为 0011 0000，LSB转化后就是0x0C,可以看到我们这里实际上是浪费了4位数据, 所以在发送十六进制数据的时候最好是八位一起
示例2：字符数据

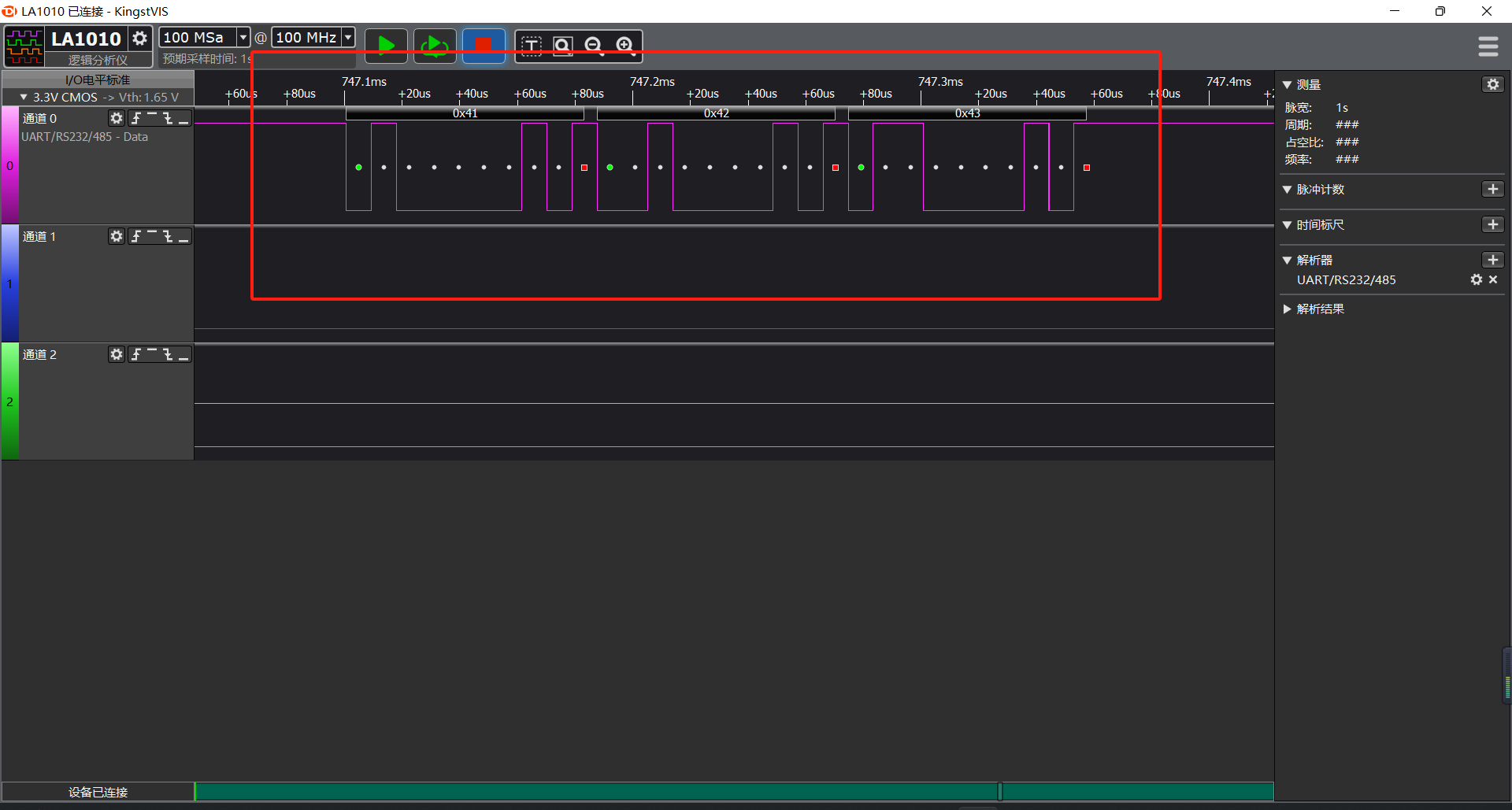

这里ABC对应的数据为0x41= 65 0x42=66 0x43 = 67 实际上就是ASCII

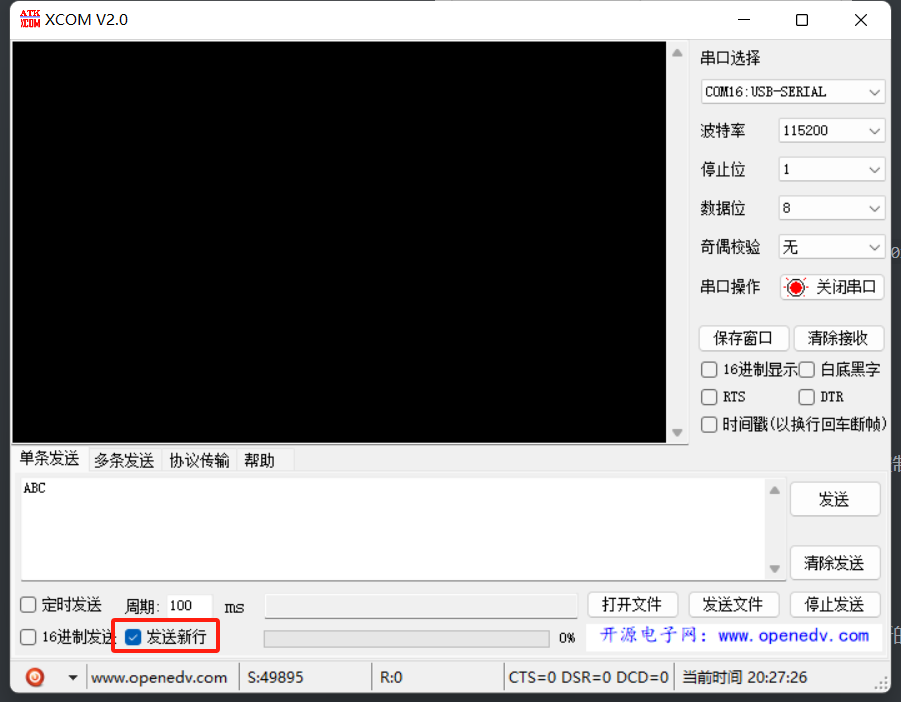

示例3：添加换行
解释如下：
根据提供的逻辑分析仪截图，显示了一系列UART数据帧，包括十六进制数值 0x41、0x42、0x43、0x0D 和 0x0A。
0x41对应于ASCII字符 'A'0x42对应于ASCII字符 'B'0x43对应于ASCII字符 'C'
接下来的两个值 0x0D 和 0x0A 对应于回车（Carriage Return, CR）和换行（Line Feed, LF）控制字符：
0x0D是回车（CR），在ASCII中用于指示光标位置回到一行的开头。0x0A是换行（LF），在ASCII中用于指示光标移动到下一行。
在文本通信中，特别是基于Windows系统的环境，字符序列 CR 和 LF 一起使用 (\r\n) 来表示新的一行的开始。在Unix/Linux系统中，通常只使用换行（LF，\n）来表示新行，而在Mac系统的早期版本中，只使用回车（CR，\r）。
因此，0x0D 和 0x0A 表明您发送了 'ABC' 后跟一个新行命令。这符合您描述的发送 'ABC' 并换行的行为。
这么分析协议明明白白~
- 只调参数使用十六进制数据效率较高
- 传输较多数据时，使用字符更易懂，常用Cjson库，对系统资源以及性能要求较高，加DMA方式处理较好
